Краткият отговор: изберете напълнена с въглеродни влакна PEEK тръба, когато добавената твърдост и стабилност на размерите оправдават нейните компромиси
PEEK тръбите са кухи полуготови форми, използвани както са доставени, или машинно обработени в части като втулки, маншони, уплътнения, компоненти на клапани и изолационни тела. Въглеродни влакна се добавят, когато незапълненият PEEK не осигурява достатъчно твърдост, контрол на размерите или устойчивост на деформация при механично и термично натоварване.
Това не прави въглеродния материал автоматичният премиум избор. Може да бъде по-малко прощаващ от необработения PEEK, по-здрав за режещи инструменти и електрически различен. Правилното решение зависи от посоката на натоварване, температурата, излагането на химикали, свързващите повърхности, електрическите изисквания и количеството материал, който очаквате да премахнете. Гуанджоу Идеални предложенияPEEK тръби, пълни с въглеродни влакнас регулируемо съдържание на въглеродни влакна от 10% до 40%; компанията определя 30% като често използвано съотношение.
Тръбите, тръбите и тръбите могат да описват един и същ полуготов материал, но размерите трябва да бъдат посочени недвусмислено
В каталозите на склад от полимери „PEEK тръба“, „PEEK тръба“ и „PEEK тръба“ често се използват взаимозаменяемо. Купувачите не трябва да приемат, че тези условия следват конвенциите за метални тръби. Доставчикът може да описва дебелостенна заготовка за машинна обработка, а не линия с номинално налягане, предназначена да пренася течност, както е инсталирана.
Чертежът за покупка, а не съществителното, трябва да контролира поръчката. Ако е включено обслужване под налягане, размерите на полуфабрикатите сами по себе си не установяват способност за налягане. Завършената геометрия, ставите, температурата, средата, историята на натоварването и приложимият стандарт за проектиране се нуждаят от отделен инженерен преглед.
Определете OD, ID, дебелина на стената, дължина и допустимо допустимо обработване върху чертеж с размери
Посочете външния диаметър, вътрешния диаметър и дължината, след което установете дали всяка стойност е номинална, произведена или необходима след машинна обработка. Включете концентричност, праволинейност, закръгленост, покритие на повърхността и крайно състояние, когато те засягат завършената част. Общият толеранс на диаметъра плюс или минус не контролира концентричността на отвора към OD.
Оставете достатъчно резерв за обработка, за да почистите кожата и да коригирате очакваното изкривяване, но не толкова, че цената на материала и времето за обработка да се покачват ненужно. Тънките завършени стени се нуждаят от специално внимание: налягането в патронника, топлината при рязане и остатъчното напрежение могат да преместят отвора, след като напусне машината.
Отнасяйте се към публикуваните размери и толеранс ±0,02 mm като претенции за изясняване, а не като гаранции за всяка комбинация ID/OD

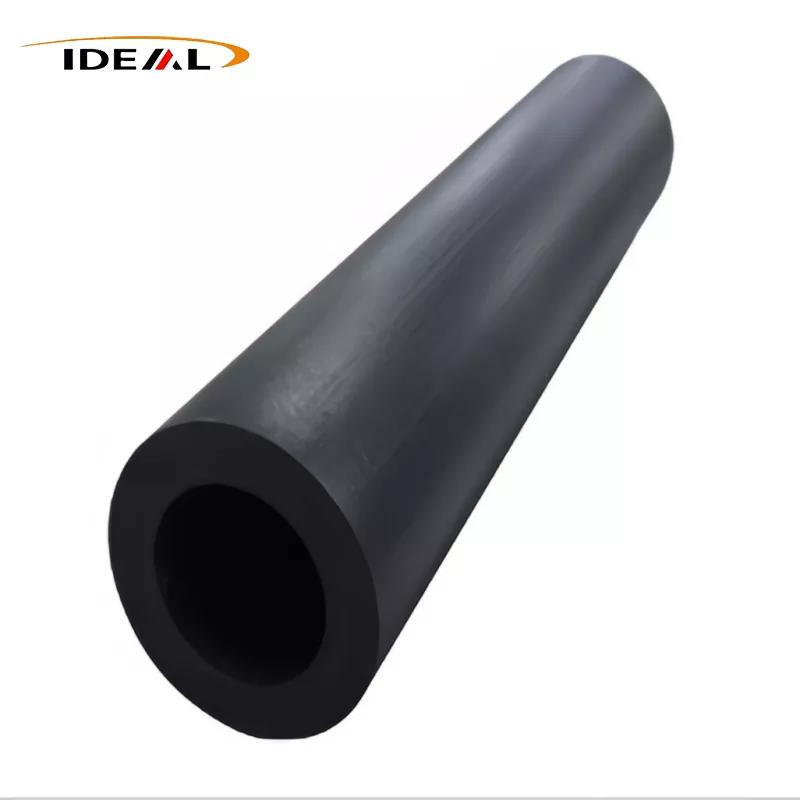

Продуктовата страница на GuangZhou Ideal изброява черен материал, номинален ID от Φ20–458 mm, OD от Φ15–404 mm, дължини от 1000 mm и 3000 mm и заявен толеранс от ±0,02 mm. Тези диапазони не трябва да се четат като матрица от свободно взаимозаменяеми измерения; валидна тръба трябва да има OD, по-голяма от ID.
Преди да направите поръчка, попитайте кои ID/OD комбинации са налични и каква характеристика обхваща толерансът. Също така потвърдете температурата на измерване, метода на инспекция, плана за вземане на проби, критериите за праволинейност и дали толерансът се прилага за материал или за машинно обработена повърхност. Theпубликувани размери на PEEK тръби и информация за толерансса полезна отправна точка за RFQ, а не заместител на приет чертеж.
Какво въглеродните влакна променят в PEEK и какво не подобряват автоматично
Въглеродните влакна ограничават движението в PEEK матрицата. В подходящ клас и ориентация, това обикновено повишава твърдостта, намалява промяната на размерите при натоварване и подобрява стабилността при температурни промени. Тези ефекти могат да помогнат на обработената втулка да задържи геометрията или да намалят пълзенето, когато чистият PEEK би се движил твърде много.
Подсилването въвежда и насоченост. Производственият път и материалният поток могат да подредят влакната, така че аксиалните свойства и свойствата през стената може да се различават. Въглеродните влакна не подобряват автоматично всяка повърхност на износване, запазват електрическата изолация или повишават устойчивостта към всеки химикал. Може също да намали пластичността и да направи ръбовете по-податливи на начупване по време на агресивна обработка или сглобяване.
Сравнете необработени, пълни с въглеродни влакна и други модифицирани степени PEEK по твърдост, износване, електрическо поведение, излагане на химикали и обработваемост
| Фактор на решение | Virgin PEEK | Пълен с въглеродни влакна PEEK | Други модифицирани класове PEEK |
|---|---|---|---|
| Твърдост и стабилност на размерите | Полезно, когато издръжливостта и незапълненото поведение на материала са приоритети | Обикновено се предпочита, когато деформацията, пълзенето или термичното движение контролират дизайна | Стъклопълните или други подсилени класове могат да предложат различен баланс на твърдост и електрическо поведение |
| Носете | Производителността зависи силно от натоварването, скоростта, температурата и насрещната повърхност | Може да подобри някои условия на износване, но откритите влакна могат да повлияят на свързващата повърхност | Степените на лагерите може да са за предпочитане, когато триенето и износването са основните изисквания |
| Електрическо поведение | Обикновено се избира там, където се изисква изолация | Може да има по-ниско съпротивление, но процентът на въглерод сам по себе си не определя електрически клас | Формулировките могат да бъдат пригодени за изолация, статичен контрол или проводимост; проверете действителните данни |
| Машинна обработка | Като цяло по-малко абразивен за инструментите | Въглеродните влакна увеличават износването на инструмента и могат да допринесат за пробив на ръба | Реакцията на инструмента зависи от опаковката на пълнителя |
За обработка на напълнена с въглеродни влакна PEEK тръба използвайте остри, подходящи инструменти и контролирано захващане. Гледайте покритието на отвора, генерирането на топлина и пробив на влакна, вместо да разчитате само на показанията на външния диаметър. Ако излагането на химикал е критично, оценете пълното качество спрямо действителната течност, концентрация, температура, налягане и време на излагане.
Етикетът „30% въглеродни влакна PEEK тръба“ не е пълна спецификация на материала
Процентът ви показва натоварването на пълнителя, но не е достатъчен, за да одобри материал. Все още се нуждаете от класа на смолата и съединението, производствения път, формата на влакната, контрола на качеството и данните за собствеността за доставения запас. Изяснете дали посоченият процент е определен на тегло или на друга основа.
Също така попитайте дали тръбата ще идва от една производствена партида и дали доставчикът може да предостави свързани с партидата записи за проверка. Прототип, който се обработва чисто, не доказва, че по-нататъшният материал ще се държи по същия начин, ако съединението, процесът или ориентацията на влакната се променят. Одобрете точния клас и формуляра за склад, а не общото описание „30% CF PEEK“.
Данните на доставчика трябва да съответстват на действителния клас, метода на изпитване, ориентацията на влакната и условията на обслужване
Стойностите на листа с данни са полезни само когато представляват материала, който ще получите. Проверете ориентацията на образеца, кондиционирането, температурата на изпитване и метода на изпитване. Инжекционно формованите купонни данни може да не предскажат поведението на дебелостенна тръба, обработена в различна посока на влакното.
За високотемпературни приложения сравнявайте свойствата при работната температура, вместо да използвате стойности за стайна температура. За химическо обслужване отчитайте едновременно напрежение и топлина. Ако тесните размери са от значение, поискайте измервания на доставената геометрия и се договорете как ще бъдат кондиционирани частите преди проверка.
Валидирайте обемното и повърхностното съпротивление, преди да третирате пълния с въглеродни влакна PEEK като проводящ или разсейващ статичното електричество
Въглеродните влакна могат да намалят електрическото съпротивление на PEEK, но проводимостта не следва директно от процента на пълнителя. Разпределението на влакната, контактът между влакната, ориентацията, дебелината на стената и обработката влияят върху резултата. Материал, описан като подсилен с въглерод, все още може да пропусне необходимия диапазон на устойчивост.
Поставете необходимото обемно съпротивление или диапазон на повърхностно съпротивление на чертежа или спецификацията на материала, заедно с метода на изпитване и изискванията за кондициониране. Ако разсейването на заряда е критично за безопасността, тествайте представителна епруветка или готови компоненти. Не замествайте електрическите измервания със сертификат за въглеродно съдържание.
Контролен списък за RFQ: потвърдете съдържанието на въглеродни влакна, геометрията, допустимите отклонения, покритието на повърхността, записите от инспекции, документите за съответствие, количеството, времето за изпълнение и доставката при кацане
- материал:точен клас PEEK, процент на въглеродни влакна и как се определя този процент.
- Геометрия:OD, ID, състояние на стената, дължина, крайно състояние и допустима обработка.
- контроли:допустими отклонения на размерите, концентричност, праволинейност, закръгленост и изисквания за покритие на повърхността.
- Производителност:работна температура, натоварвания, химикали, интерфейс за износване и изисквано електрическо поведение.
- Доказателство:приложими данни от изпитване, проследимост на партидата, доклад от инспекция и изисквани документи за съответствие.
- Търговски условия:прототипи и производствени количества, време за доставка, опаковане, Incoterms и доставка на сушата до местоназначението в САЩ.
- Приемане:одобрено преразглеждане на чертежа, метод за инспекция и процедура за работа с несъответстващи запаси.
