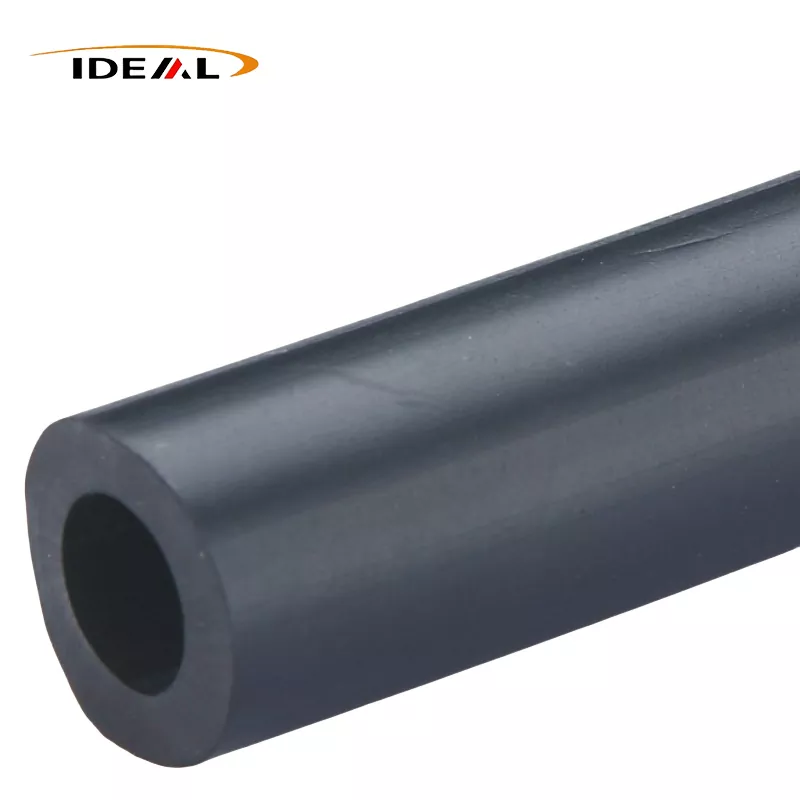

PEEK тръби, подсилени с въглеродни влакнаса практичен избор, когато стандартната PEEK тръба се нуждае от повече твърдост, стабилност на размерите, капацитет на натоварване или статичен контрол. Ideal Plastic произвежда черни, пълни с въглеродни влакна PEEK тръби със съдържание на въглеродни влакна от 10% до 40%, опции LCF и SCF, заявени диапазони на вътрешни и външни диаметри, дължини от 1000 mm или 3000 mm и допустими отклонения до ±0,02 mm.
Правилният клас не се избира само по процент въглерод. Дължината на влакното, геометрията на стената, работната температура, условията на износване, електрическите изисквания и готовите размери влияят върху спецификацията. Започнете със случая на натоварване и чертежа, след това поискайте оферта спрямо определен материал и изискване за проверка.
Когато пълните с въглеродни влакна PEEK тръби са правилният избор
Pure PEEK вече осигурява полезна комбинация от температурна способност, химическа устойчивост, поведение при износване и стабилност на размерите. Добавянето на въглеродни влакна променя баланса към твърдост и поддържане на товара. Това има значение в тръба, използвана като лагерна втулка, изолационен или направляващ компонент, структурен проход, ролка или предавателна част или друг полузавършен профил, който трябва да поддържа формата си при напрежение.
Въглеродните влакна обикновено си струва да се обмислят, когато тръба от чист PEEK се огъва твърде много, разширява се извън прозореца за прилягане или се износва по-бързо, отколкото позволява приложението. Може да помогне и при системи, чувствителни към статично електричество. Идеалната пластмаса посочва обемно съпротивление толкова ниско, колкото1 × 10³ Ω·cmза неговата гама материали PEEK, напълнени с въглеродни влакна, но изискваните електрически характеристики трябва да бъдат потвърдени за точния клас, съдържание на влакна, геометрия и метод на изпитване.
Не третирайте тръба, пълна с въглерод, като автоматичен заместител на всяка PEEK част. Въглеродните влакна могат да повлияят на обработваемостта, външния вид на повърхността, анизотропията и електрическото поведение. Ако тръбата трябва да остане силно изолираща, ако много гладката контактна повърхност е от решаващо значение или ако частта е изложена на химическа смес, която не е обхваната от съществуващите данни, поискайте преглед за конкретна степен, преди да поръчате.
Изберете съдържание на въглеродни влакна и степен на влакна за вариант на натоварване
Какви 10% до 40% промени във въглеродните влакна в PEEK
Ideal Plastic предлага регулируемо съдържание на въглеродни влакна от 10% до 40%. Като цяло, увеличаването на нивото на пълнителя измества композита към по-голяма твърдост и поддържане на натоварването, като същевременно прави избора на материал по-чувствителен към посоката на обработка и околния дизайн. Най-високият процент не е автоматично най-добрата стойност: може да е ненужен за леко натоварена тръба и може да усложни изискванията за обработка или повърхност.
Посочете резултата, от който се нуждаете, вместо само да питате за „PEEK, изпълнен с въглерод“. Полезните данни включват радиално натоварване, аксиално натоварване, неподдържан обхват, температурен диапазон, скорост на плъзгане, свързващ материал, работен цикъл, химическа среда и дали тръбата трябва да разсейва статичния заряд. Ideal Plastic посочва стойности на твърдост в диапазона от 8 до 12 GPa за своето предложение PEEK, подсилено с въглеродни влакна. Отнасяйте се към този диапазон като към ръководство на ниво продукт, а не като заместител на специфичен за класа лист с данни или валидиране на дизайна.
Опции за LCF, SCF и CF30 PEEK тръби
Класът на влакната влияе повече от етикета. LCF означава дълги въглеродни влакна; SCF означава къси въглеродни влакна. По-дългите влакна могат да бъдат полезни, когато ефективността и твърдостта на армировката са приоритети, докато смесите с къси влакна могат да бъдат по-подходящи за конвенционална обработка и детайлно обработени профили. Действителният резултат зависи от ориентацията на влакната, условията на формоване или екструдиране, дебелината на стената и машинната обработка.
„CF30“ обикновено идентифицира съединение PEEK с приблизително 30% въглеродни влакна, но обозначението трябва да бъде потвърдено от доставчика. Попитайте дали цитираната CF30 PEEK тръба е LCF или SCF, какъв допуск се прилага след машинна обработка и кои данни за свойствата принадлежат на това точно съединение. Това предотвратява често срещана грешка при закупуване: сравняване на два материала по процент на въглерод, като същевременно се пренебрегват различни форми на влакна и производствени маршрути.
Потвърдете размерите на тръбата, тръбата, профила и обработените преди поръчка
Посочете OD, ID, дебелина на стената, дължина, толеранс и покритие на повърхността
„PEEK тръба“ и „PEEK тръба“ често се използват взаимозаменяемо при търсене на доставчици, но офертата все още се нуждае от точно определение на размерите. Посочете външния диаметър (OD), вътрешния диаметър (ID), дебелината на стената или нейното изчисление, дължина на рязане, количество, толеранс, крайно състояние и изискване за повърхностно покритие. Посочете дали размерите се доставят като екструдирани, изрязани или машинно обработени.
Ideal Plastic изброява стандартни дължини от 1000 mm и 3000 mm и заявен толеранс от ±0,02 mm за своите PEEK тръби, подсилени с въглеродни влакна. Потвърдете кои размери покрива този толеранс. Тесният толеранс на OD не означава автоматично, че ID, концентричността, праволинейността или крайната правоъгълност носят същия толеранс.
Използвайте преглед на размери, базиран на чертеж, за да предотвратите грешки при напасване
Изпратете чертеж, когато тръбата пасва на вал, в корпус или в уплътнителен или лагерен възел. Маркирайте критичните характеристики, вместо да разчитате на описание в каталога. Прегледът трябва да обхваща:
- граници на OD и ID, включително необходимата дебелина на стената;
- концентричност, праволинейност и допустима овалност, където монтажът зависи от тях;
- дължина на рязане, правоъгълност на края, фаски, жлебове, отвори или други машинно обработени детайли;
- качество на материала, LCF или SCF конструкция и процент на въглеродни влакна;
- метод на проверка, план за вземане на проби, опаковка и документация.
За персонализирани размери на тръби от въглеродни влакна PEEK прегледът на чертежа обикновено е по-полезен, отколкото да се иска само най-близкия номинален размер. Той излага рисковете за годност преди производството и дава на доставчика ясна основа за инструментална екипировка, машинна обработка и инспекция.
Публикувани данни за ефективността и границите на сравнението
Ideal Plastic посочва температура на топлинна деформация над 315°C и температура при продължителна употреба до 260°C за своята информация за продукта PEEK, подсилен с въглеродни влакна. Тези цифри показват възможност за висока температура, но не означават, че една тръба може да носи максималното си механично натоварване непрекъснато при 260°C. Натоварването, дебелината на стената, времето на излагане, концентрацията на напрежение и монтажът влияят върху използваемата проектна температура.
Същото внимание важи и за устойчивостта на износване и химикали. Напълненият с въглерод PEEK е предназначен за взискателни условия на триене, износване, натоварване и излагане на химикали, но производителността зависи от свързващата повърхност, налягането, скоростта, смазването, температурата и действителната концентрация на химикала. Изявление за химическа съвместимост за PEEK не трябва да се третира като одобрение за всяка смес от разтворители, технологична течност или температурен цикъл.
Използвайте публикувани стойности, за да стесните избора на материал, след което проверете точната степен. Поискайте лист с данни, проба или преглед на приложение, когато последствията от повреда са големи. Ideal Plastic заявява, че са налични безплатни мостри, които могат да поддържат проверка за годност или контролиран тест на прототип преди по-голяма поръчка.
Приложения за системи за висока температура, износване, химически и статични системи
PEEK тръбите от въглеродни влакна са силен кандидат за промишлени системи, които комбинират топлина с механични нужди. Типичните области за оценка включват:
- Носещи или трансмисионни части:въглеродните влакна могат да повишат твърдостта и да намалят деформацията в сравнение с обикновения чист PEEK.
- Възли, фокусирани върху износването:композитът е подходящ за приложения, включващи триене и износване, но свързващият материал и зависимостта налягане-скорост все още се нуждаят от преглед.
- Високотемпературни тръби:посочената цифра за продължителна употреба от 260°C и HDT над 315°C осигуряват отправна точка за термично скриниране, а не пълно ограничение на дизайна.
- Компоненти на химичния процес:оценете конкретната среда, концентрация, температура и продължителност на експозиция, вместо да разчитате на думата „устойчив на химикали“.
- Статично чувствително оборудване:посоченото ниско обемно съпротивление може да бъде от значение, когато разсейването на заряда има значение; потвърдете изискванията за заземяване и електрически тестове за готовата част.
Въглеродните влакна също често се сравняват със стъклени влакна. По-добрият избор зависи от целевите свойства: пълният с въглерод PEEK обикновено се избира, когато твърдостта, теглото, поведението при износване или разсейването на електричество е по-важно, докато крайното решение изисква сравними данни за класа, а не само имена на пълнители.
Поискайте проверена оферта за PEEK тръба от въглеродни влакна от Ideal Plastic
Изпратете на Ideal Plastic чертежа или ясна спецификация за вашияPEEK тръби, подсилени с въглеродни влакна. Включете температурата на приложение, натоварването, триенето или условията на износване, химическата среда, изискването за статичен контрол, OD, ID, дължина, толеранс, количество и цел за доставка.
Попитайте офертата, за да идентифицирате процента на въглеродни влакна, конструкцията LCF или SCF, приложимите толеранси на размерите, документите за проверка, наличността на мостра и дали частта се доставя като тръба или е завършена чрез машинна обработка. Ideal Plastic доставя полуготови и обработени PEEK профили от Гуанджоу, Китай, включително тръби и персонализирани компоненти, със стандартни или персонализирани срокове за изпълнение за международни клиенти.
За първи преглед използвайтеперсонализирана страница с оферти за тръба от въглеродни влакна PEEKи прикачете чертежа. Провереният преглед на степента и размерите обикновено ще спести повече време, отколкото изборът на номинална тръба CF30 и коригирането на напасването след производството.
