Инженерите, които определят тръби от подсилен полиетеретеркетон (PEEK), са изправени пред незабавно решение: какъв тип армировка с влакна ще поддържа частта жива в полето. Ненапълненият PEEK се справя без усилие с висока температура и силни химикали. Но при високи продължителни натоварвания или екстремни температури, суровата пластмаса пълзи. Добавяте влакна, за да спрете тази промяна на измеренията. Изборът почти винаги се стеснява до 30% въглеродни влакна (CF30) или 30% стъклени влакна (GF30). Грешният избор означава преждевременно износване на свързващите части, неочаквано късо съединение или катастрофална термична деградация.
Вие уточняватеPEEK тръба, подсилена с въглеродни влакнакогато приложението включва движещи се части, триене при плъзгане или стриктно изискване за статично разсейване. Въглеродните влакна действат като микроскопичен сух лубрикант. Те също така отвеждат топлината от контактната повърхност, предотвратявайки локализирано топене или деформация при големи натоварвания.
Посочете PEEK GF30, когато имате нужда от максимална електрическа и топлоизолация в чисто статично, структурно приложение. Стъклото е силно абразивно. Ако използвате тръба GF30 като лагер или втулка срещу стоманен вал, стъклените влакна бързо ще сдъвчат свързващия метал. CF30 щади металния вал, като същевременно запазва структурната твърдост на пластмасовата част.
Причината незапълненият PEEK да работи толкова добре се свежда до неговата специфична молекулярна структура. Той включва редуващи се ароматни пръстени и етерни връзки. Етерните връзки осигуряват молекулярна гъвкавост, придавайки на пластмасата присъщата й здравина и устойчивост на удар. Ароматните пръстени осигуряват изключителна твърдост и термична стабилност. Тази настройка му осигурява голяма топлоустойчивост, плюс прецизен баланс между издръжливост и твърдост. При топлина или натиск PEEK не се деформира лесно и издържа добре на повтарящи се натоварвания.
PEEK също разчита на силно полукристална структура. Той поддържа ниво на кристалност около 25% до 35%, което му помага да запази механичните си свойства непокътнати дори когато температурите се покачват към точката на топене. Прецизното термично управление по време на екструзия гарантира, че полимерните вериги се сгъват в тези силно подредени кристални структури. Ако производителят охлади екструдираната тръба твърде бързо, пластмасата остава аморфна, става полупрозрачна и губи своята химическа устойчивост и устойчивост при висока температура.
Когато комбинирате тази матрица с нарязани въглеродни или стъклени влакна, вие прекъсвате спретнатото сгъване на полимерните вериги, но получавате твърдо вътрешно скеле. Полимерната матрица прехвърля приложеното напрежение директно към много по-здравите и твърди влакна. Това ограничава движението на полимерните вериги, спира пълзенето и драматично увеличава якостта на опън. Той също така намалява коефициента на линейно топлинно разширение (CLTE) до нива, близки до алуминий или стомана, което позволява на инженерите да проектират плътно толерантни пресови съединения метал към пластмаса, които няма да се разхлабят, когато модулът се нагрее.
Добавянето на въглеродни влакна не е линейно надграждане. Има рязко наказание в технологичността. С увеличаване на съдържанието на влакна вискозитетът на стопилката на пластмасовите шипове нараства. В екструдираната тръба тези влакна са склонни да се подравняват по посока на потока, което означава, че тръбата развива невероятна якост на опън по дължината си, с малко по-ниска якост по оста на обръча.
10% въглероден пълнеж осигурява умерено увеличение на твърдостта, като същевременно поддържа индекса на потока на стопилката достатъчно висок за сложни, тънкостенни екструзии. Той остава сравнително лесен за обработка и е устойчив на крехко счупване.
Увеличаването до 30% въглеродни влакна представлява индустриален стандарт. Той балансира масивните печалби на якост на опън с приемлива обработваемост. Това съотношение осигурява структурната цялост, необходима за приложения с високо налягане, без да се жертва изцяло естествената здравина на пластмасата.
При 40% въглероден пълнеж постигате максимална твърдост. Компромисът е екстремният вискозитет по време на производството. Екструдирането или шприцоването на 40% CF тръби изисква прецизен контрол на температурата, за да се предотвратят кухини. Полученият материал е силно чуплив. Обработката на 40% CF PEEK изисква инструментална екипировка с поликристален диамант (PCD), тъй като стандартните карбидни фрези ще загубят режещия си ръб за минути при рязане на този обем абразивен въглен.
Ненапълненият PEEK има температура на топлинно изкривяване (HDT) около 152°C. Добавете 30% въглеродни или стъклени влакна и HDT скача до 315°C. И двата материала с пълнеж се справят с лекота с екстремна околна топлина.
Разликата е в електрическите пътища. PEEK е естествено високоефективен изолатор. Добавянето на стъклени влакна го запазва по този начин, поддържайки високо обемно съпротивление. Добавянето на въглеродни влакна намалява драстично обемното му съпротивление. CF30 по своята същност е антистатичен. Чрез регулиране на въглеродната матрица, производителите могат да произвеждат антистатичен PEEK цилиндър или напълно проводяща PEEK тръба. Ако вашият горивен тръбопровод или аерокосмически компонент трябва безопасно да заземи статичния заряд, въглеродните влакна са задължителни. Стъклените влакна ще уловят този заряд, докато изградят достатъчно напрежение, за да предизвикат дъга, потенциално причинявайки катастрофална повреда в нестабилни среди.
Трибологията - изследването на триенето и износването - е мястото, където CF30 и GF30 се разделят изцяло въз основа на тяхното физическо взаимодействие със свързващите се повърхности.
| Материален вариант | Динамичен коефициент на триене (спрямо стомана) | Профил на износване на свързващата повърхност | Топлопроводимост |
|---|---|---|---|
| Незапълнен PEEK | 0,30 - 0,40 | Ниска (неабразивна) | Нисък (изолатор) |
| PEEK CF30 | 0,15 - 0,20 | Много ниско (самосмазващо се) | Висока (разсейва топлината) |
| PEEK GF30 | 0,40 - 0,55 | Висока (силно абразивна) | Нисък (изолатор) |
При динамични натоварвания натрупването на топлина разрушава пластмасите. Всеки полимер има ограничение на скоростта на налягане (PV). Ако премине тази граница, пластмасата не може да отдели достатъчно бързо топлина от триене, което води до бързо топене и повреда на компонентите. CF30 се отличава с лагери, уплътнения и износващи се пръстени, тъй като въглеродните влакна действат като топлинни проводници, издърпвайки топлината от триещата се повърхност и я разпръсквайки през тялото на тръбата.
Въглеродните влакна също действат като твърда смазка. Тъй като PEEK се износва микроскопично, той оставя тънък трибологичен филм от въглерод върху свързващата повърхност, намалявайки допълнително коефициента на триене с течение на времето.
Стъклените влакна правят точно обратното. Те са термични изолатори, което означава, че топлината от триене остава уловена в контактната точка, намалявайки ефективната PV граница на частта. Още по-лошо, откритите микроскопични стъклени влакна действат като шкурка. При динамично натоварване тръбата GF30 агресивно ще удари и износи металния вал, срещу който се движи. Използвайте стъкло за статични структурни стойки. Използвайте въглерод за всичко, което се движи.
Инженерите определят тези тръби въз основа на екстремни условия на околната среда, които разрушават стандартни инженерни пластмаси като Delrin или Nylon.
В космическите приложения намаляването на теглото води до избор на материал. Машинно обработена тръба от въглеродни влакна заменя алуминия и титана в горивните системи, корпусите на дронове и структурните опори. Той губи значително тегло, като същевременно издържа на агресивни авиационни течности, хидравлични масла и реактивно гориво.
В областта на медицината PEEK тръба за медицински инструменти трябва да издържи стотици цикли в парен автоклав с висока температура, без да се разгражда, изкривява или губи стабилност на размерите. Изпълнените с въглен варианти осигуряват високата твърдост, необходима за хирургически насочващи водачи, ендоскопски дръжки и компоненти за външна фиксация.
Енергията и офшорните сондажни операции разчитат наекструдиран въглероден PEEKза каротажни инструменти и корпуси на сензори. Материалът оцелява при продължително излагане на киселинен газ (H2S), екстремно хидростатично налягане и температури на околната среда над 200°C дълбоко под земята.
Екструдирането на напълнен PEEK е изключително трудно. Влакната могат да се слепят по време на фазата на топене, създавайки сухи петна, богати на смола зони или кухини, скрити в стената на тръбата. Празнина от 1 мм в стената на PEEK тръба действа като сериозен концентратор на напрежение. При циклично натоварване или високо хидростатично налягане микропукнатините се разпространяват от тази празнина, докато детайлът се среже напълно. Тъй като пълният с въглерод PEEK е катранено черен и напълно непрозрачен, не можете визуално да проверите вътрешността за тези недостатъци.
За да се гарантира структурна цялост, производството от най-високо ниво разчитаОткриване на дефекти, управлявано от AI. Този процес съчетава ултразвуково акустично сканиране или усъвършенствано рентгеново изображение с алгоритми за машинно обучение. Той идентифицира микро-кухини, агломерация на влакна и вариации на концентричността в реално време, докато тръбата напуска матрицата за екструдиране. Системата картографира незабавно акустичните отражения към размерите на физическите дефекти, отхвърляйки компрометираните участъци от тръбите, преди да бъдат изпратени. Улавянето на тези вътрешни дефекти гарантира, че крайната машинно обработена стена на тръбата няма да се повреди под налягане в полето.
Определянето на правилната полимерна смес е безполезно, ако крайната геометрия изисква твърде много последваща обработка. PEEK е скъпа суровина. Закупуването на солидна пръчка и обработването на 80% от нея в чипове унищожава бюджета на вашия проект и губи ценно време за CNC машина. Доставянето на тръби с почти мрежова форма драстично намалява производствените разходи и материалните отпадъци.

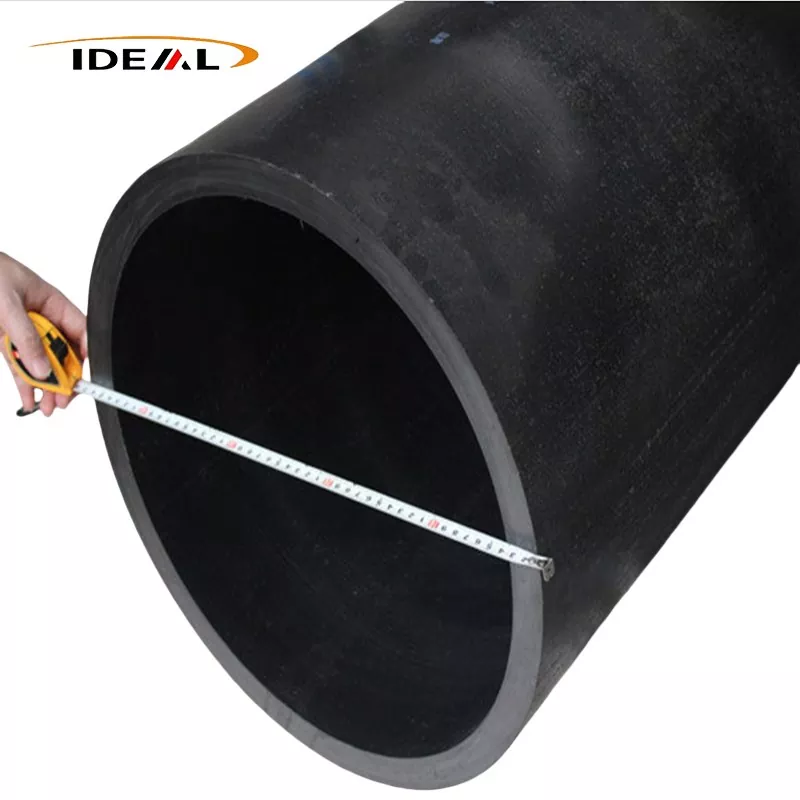

Като специализирана фабрика, Guangzhou Ideal Plastic управлява специализирани линии за екструдиране, леене под налягане и CNC машинни линии специално за високотемпературни инженерни пластмаси. Те произвеждатPEEK тръби, пълни с въглеродни влакнасъс степен на запълване с въглерод, варираща от 10% до 40%. Съоръжението екструдира масивни профили, обработвайки персонализирани размери, вариращи от 15 мм до 458 мм в спецификациите на вътрешния и външния диаметър.
Всички материали са подкрепени от управление на качеството ISO9001, заедно със сертификати REACH и RoHS. Това гарантира пълно съответствие за глобалните аерокосмически, медицински и вериги за доставки на прецизно производство. Чрез съпоставяне на правилната скорост на запълване с въглерод към екструзия с почти чиста форма, вие получавате точните механични свойства, за които сте проектирали, доставени в геометрия, която минимизира разходите ви за обработка.
