Стандартният полиетеретеркетон без пълнеж (PEEK) издържа на екстремни температури по-добре от почти всяка друга инженерна пластмаса. Това се променя в момента, в който приложите механично натоварване. При продължителни температури над 150°C незапълнен PEEK компонент, подложен на непрекъснато физическо налягане, ще започне да пълзи, изкривява се и в крайна сметка ще загуби своите допустими отклонения в размерите. Можете да поправите това, като промените структурната матрица на полимера.

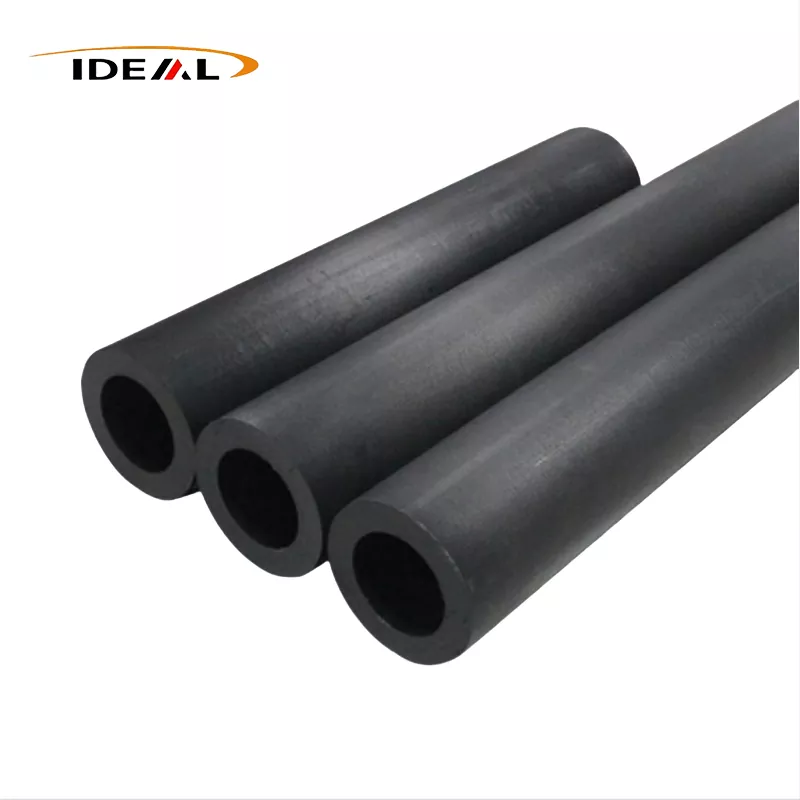

Чрез смесването на основната смола с 30% къси въглеродни влакна физическите ограничения на материала се променят драстично. Вътрешната въглеродна мрежа действа като твърд скелет, който се съпротивлява на движението на полимерната верига. Това повишава температурата на топлинно изкривяване (HDT) над 315°C. Той умножава модула на еластичност, драстично намалява коефициента на топлинно разширение и създава повърхност за износване, която издържа стандартния PEEK с порядъци. Ако вашето приложение включва високо триене, механично напрежение и агресивна топлина,PEEK тръби, подсилени с въглеродни влакнапредлагат структурна стабилност, която липсва на чистите полимери.
Инженерни грешки в среда с висока температура рядко се случват, защото материал внезапно се стопи. Те се случват, защото даден материал бавно се поддава. Термичната деформация е постепенен, пълзящ процес, при който комбинация от топлина и налягане принуждава полимера да излезе от планираната му форма. При прецизни приложения промяна на размерите само с няколко стотни от милиметъра е неразличима от пълната повреда на компонента.
Помислете за стандартен плъзгащ лагер PEEK, работещ във високоскоростна помпа при 200°C. Температурата на околната среда е доста под точката на топене на PEEK от 343°C, но локализираната топлина от триене повишава температурата на повърхността. Тъй като материалът леко омекне, механичното натоварване на въртящия се вал компресира носещата стена. Вътрешният диаметър се разширява. Валът започва да вибрира. Вибрацията увеличава триенето, което генерира повече топлина, ускорявайки деформацията, докато системата блокира напълно.
Този точен режим на повреда засяга линиите за насочване на течности, изолационните ръкави и носещите цилиндри в тежката промишленост. Купувачите често грешат първопричината, приемайки, че пластмасата просто не може да се справи с температурата. Действителният проблем е липсата на якост на натиск при тази специфична температура. Когато посочите тръба за среда с високо натоварване и висока топлина, разчитането на основната точка на топене на материала е скъпа грешка. Трябва да оцените температурата на топлинно изкривяване под товар. Пластмасите без пълнеж се разширяват изотропно - във всички посоки еднакво - при нагряване. Без усилващ агент, който да фиксира геометрията на място, поддържането на тесни допуски в динамична термична среда е физически невъзможно.
Добавянето на 30% къси въглеродни влакна към матрица PEEK променя фундаментално начина, по който материалът абсорбира и разпределя механичната енергия. Въглеродните влакна са много по-твърди и здрави от заобикалящия полимер. Когато се приложи натоварване върху 30% въглеродна напълнена PEEK тръба, напрежението се прехвърля от сравнително меката пластмасова матрица директно в твърдите въглеродни влакна.
Това прехвърляне на напрежението е това, което движи превъзходния еластичен модул на материала и по-високата механична якост. Влакната физически блокират полимерните вериги от плъзгане една покрай друга. Тъй като въглеродът не се разширява със същата скорост като пластмасата при нагряване, той действа като вътрешно ограничение. Коефициентът на линейно термично разширение спада значително, което означава, че обработената втулка ще запази вътрешния и външния си диаметър, дори когато работната температура се колебае силно.
Добавянето на въглерод също трансформира трибологичните свойства на материала. При сравняване на CF PEEK спрямо стандартната степен на износване на PEEK, подсиленият вариант се представя изключително добре при условия на високо налягане и скорост (PV). При приложение на плъзгащ лагер или втулка, въглеродните влакна се намират на повърхността на износване. Те поемат основната тежест на натоварването от триене, предотвратявайки разкъсването или залепването на по-мекия полимер към свързващата метална повърхност. Тази изключителна устойчивост на износване го прави изборът по подразбиране за движещи се части с високо триене.
Въпреки това, тази структурна твърдост въвежда необходимите компромиси в производството. CF30 PEEK е значително по-твърд и по-абразивен от стандартния PEEK. Изисква специализирани инструменти и твърди обработващи центрове с ЦПУ за прецизна обработка. Тъй като материалът е по-твърд, той е и по-крехък; няма да понася силно ударно натоварване, както и полимер без пълнеж. Постигането на прецизни геометрии изисква експертно боравене. GuangZhou Ideal произвежда тези тръби със специфични толеранси от ±0,02 mm и предлага дебелини на стените, вариращи от 3 mm до 100 mm, гарантирайки, че дори дебелостенните PEEK цилиндри с висока якост на натиск отговарят на точните инженерни спецификации без вътрешни кухини или фрактури от напрежение.
Инженерите не определят подсилен с въглерод PEEK по подразбиране. Материалът е скъп и изисква прецизна обработка. Той е избран специално за замяна на материали, които са повредени, твърде тежки или електромагнитно несъвместими с работната среда. Двата най-често срещани пътя на заместване включват замяна на тежки метали в летателния хардуер и замяна на изолационни пластмаси в производството на чувствителна електроника.
Всеки грам маса на самолет или космически кораб носи наказание гориво. Аерокосмическите инженери прекарват десетилетия в търсене на начини да изтеглят тежестта от шасито, без да компрометират структурната цялост. В исторически план компонентите, подложени на корозивни авиационни течности, силни вибрации и топлина на двигателя, са били направени от титан или неръждаема стомана. Днес PEEK от въглеродни влакна от аерокосмически клас бързо заменя метала в скоби, флуидни линии и структурни втулки.
Математиката, управляваща това заместване, е проста. Титанът има специфично тегло от приблизително 4,5 g/cm³. Подсиленият с въглерод PEEK има специфично тегло от приблизително 1,4 g/cm³. Смяната на метална тръба с пластмасова тръба, подсилена с въглерод, води до незабавно намаляване на теглото от близо 70%. Докато CF PEEK не може да достигне абсолютната якост на опън на титана, той често надвишава специфичните изисквания за якост за приложението. Ако даден компонент е прекалено конструиран в метал просто за да издържи на работната температура, преминаването към полимер с висока температура премахва ненужната маса.
Освен теглото, CF PEEK елиминира изцяло галваничната корозия. Когато различни метали се докоснат във влажна среда, единият ще корозира другия. Пластмасата прекъсва тази електрическа верига. Това прави обработените PEEK ръкави от въглеродни влакна много ценни като изолационни опори и защитни направляващи тръби в сложни авиационни възли, където взаимодействат множество видове метали.
Полупроводниковата индустрия работи съгласно политика на нулева толерантност както към замърсяване с частици, така и към електростатичен разряд (ESD). Преместването на химикали с висока чистота, дейонизирана вода или технологични газове през фабрика изисква тръби, които няма да се разграждат, да извличат йони или да натрупват статичен заряд. Ненапълненият PEEK е брилянтен химически изолатор, но също така е и мощен електрически изолатор. Докато течностите преминават през незапълнена пластмасова тръба, те генерират трибоелектричен заряд. Без път към земята, това статично електричество се натрупва, докато не образува дъга, незабавно унищожавайки микрочипове на стойност хиляди долари.
30% пълнеж от въглеродни влакна решава този проблем. Тъй като въглеродът е електропроводим, непрекъснатата мрежа от влакна в полимерната матрица намалява повърхностното съпротивление на материала. Това превръща тръбата от изолатор в статично-разсейващ или проводящ компонент. Използваневисокотемпературни CF PEEK тръбипозволява на производителите безопасно да заземят своите системи за насочване на течности.
Намирането на надеждни доставчици на антистатични PEEK тръби изисква внимателно разглеждане на тяхната производствена среда. Замърсяването в смолата или прахът в процеса на екструдиране може да създаде точки на повреда в полупроводниковото оборудване. GuangZhou Ideal управлява цех за шприцване без прах от клас 100 000, специално за да отговори на стандартите за чистота, изисквани от полупроводникови и медицински приложения, като гарантира, че проводимата PEEK тръба за полупроводници остава без чужди частици.
Купуването на PEEK, подсилен с въглеродни влакна, не е като закупуването на обикновен PVC. Разходите за суровини изискват точни спецификации, а абразивният характер на въглеродния пълнеж означава, че не всеки машинен цех може да поддържа строги толеранси. Ако се снабдявате с персонализирани екструдирани CF30 PEEK тръби или машинно обработени цилиндри, оценете вашия доставчик спрямо тази техническа база, за да предотвратите скъпи повторни пускания.
Разбирането на топлинните и механични реалности на вашата работна среда е единственият начин да определите правилния полимер. Когато стандартните пластмаси се деформират под натоварване и металите добавят неприемливо тегло, преминаването към подсилена с въглерод матрица е инженерното решение. Прегледайте необходимите размери ипоръчайте вашите персонализирани PEEK тръби, подсилени с въглеродни влакназа да заключите вашите толеранси за висока температура.
