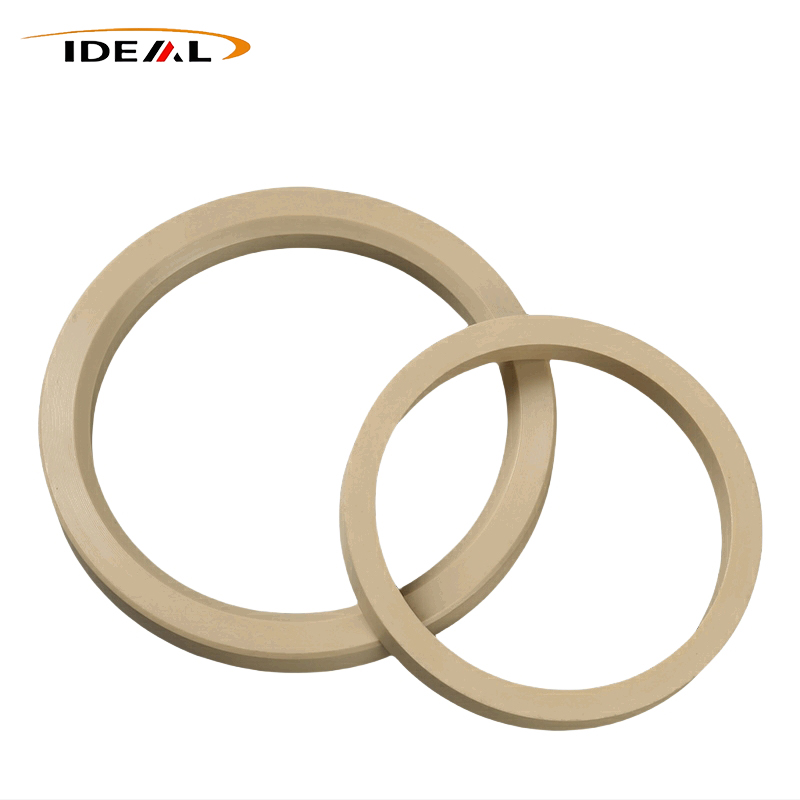

Уплътнителните пръстени PEEK на Ideal Plastic Factory са високопроизводителни инженерни пластмасови компоненти, предназначени за уплътняване и опора, характеризиращи се с висока твърдост и устойчивост на пълзене. Произведени с помощта на прецизна CNC обработка и високотемпературно шприцоване — допълнено от отгряване за облекчаване на напрежението — тези продукти предлагат висока точност на размерите и постоянно качество от партида до партида. Ние поддържаме производство по поръчка въз основа на нестандартни чертежи, вземане на проби от малки партиди и големи поръчки за износ.
Уплътнителни пръстени PEEK предлагани отИдеална фабрика за пластмасаса високоефективни пръстеновидни уплътнителни и поддържащи компоненти, произведени от основен материал полиетеретеркетон. Клиентите обикновено ги разгръщат като направляващи пръстени, опорни пръстени и опорни пръстени против екструдиране, които пасват перфектно както в динамични, така и в статични уплътнителни канали.
Тези пръстеновидни компоненти служат едновременно за множество практически цели: насочване на движението, устойчивост на абразивно износване, носене на структурни натоварвания и предотвратяване на екструдиране на уплътнението. Един ключов детайл, който си струва да се отбележи: почти всички самостоятелни уплътнителни пръстени от полиетеретеркетон нямат еластичните свойства, присъщи на гумата. За правилното уплътняване те трябва да бъдат съчетани със спомагателни еластични части.
Когато са поставени срещу PTFE и найлонови уплътнителни пръстени, алтернативите на PEEK осигуряват много по-силна устойчивост на пълзене при екстремни работни условия: висока топлина, повишено налягане и корозивни химически течности. Те ефективно разрешават повтарящи се промишлени болкови точки, наблюдавани при конвенционалните уплътнения, включително деформация при студен поток, изместване на размерите и преждевременно разрушаване. Благодарение на тези надеждни характеристики, те са широко интегрирани в уплътнителни възли за първокласно индустриално оборудване в много сектори.
В реални условия уплътнителните пръстени от полиетеретеркетон действат единствено като твърди плъзгащи се повърхности, които издържат на топлина, триене и деформация при пълзене. Цялото предварително натоварване на натиск, необходимо за ефективно уплътняване, идва от външен еластичен хардуер, като О-пръстени и метални енергизирани пружини. Тази основна разлика отличава уплътнителните пръстени от полиетеретеркетон фундаментално от плътните гумени уплътнителни пръстени.
В среди с високо налягане еластичните уплътнителни пръстени лесно се натискат от течна среда в малки монтажни пролуки в рамките на уплътнителните канали. Това непрекъснато притискане в крайна сметка ще причини разкъсване на еластомера при срязване.
Инсталирани като твърда преграда, PEEK опорните пръстени блокират О-пръстените от екструдиране в хлабините. Тази настройка повишава общото налягане на цялата уплътнителна система и значително удължава експлоатационния живот на сдвоените О-пръстени.
Монтирани върху бутала и бутални пръти за възвратно-постъпателно или въртеливо движение, тези пръстени поемат странични натоварвания и поддържат точно аксиално центриране. Те спират директния контакт метал към метал между механичните компоненти, компенсират радиалното отклонение, генерирано по време на работа на оборудването, и предпазват вътрешните уплътнителни елементи от повреда, предизвикана от неравномерни странични натоварвания.
|
Елемент
|
Подробности за спецификацията
|
|---|---|
|
Име на продукта
|
PEEK (полиетер етер кетон) уплътнителни пръстени
|
|
Налични материали
|
Чист PEEK без пълнеж, PEEK с пълнеж от въглеродни влакна, модифициран PEEK от композитен материал с въглеродни влакна + графит + PTFE
|
|
Цветови опции
|
Бежово (естествен PEEK), черно (запълнени модифицирани степени)
|
|
Производствен процес
|
CNC прецизна обработка / Високотемпературно прецизно леене под налягане
|
|
Толерантност към размерите
|
CNC обработка: ±0,02~±0,05 mmШприцоване: ±0,08~±0,10 mm
|
|
Грапавост на повърхността
|
CNC обработка: Ra 1.6 – Ra 3.2 Инжекционно формоване: Ra 3.2 – Ra 6.3
|
|
Сертификати
|
ISO9001, RoHS, REACH
|
|
Видове продукти
|

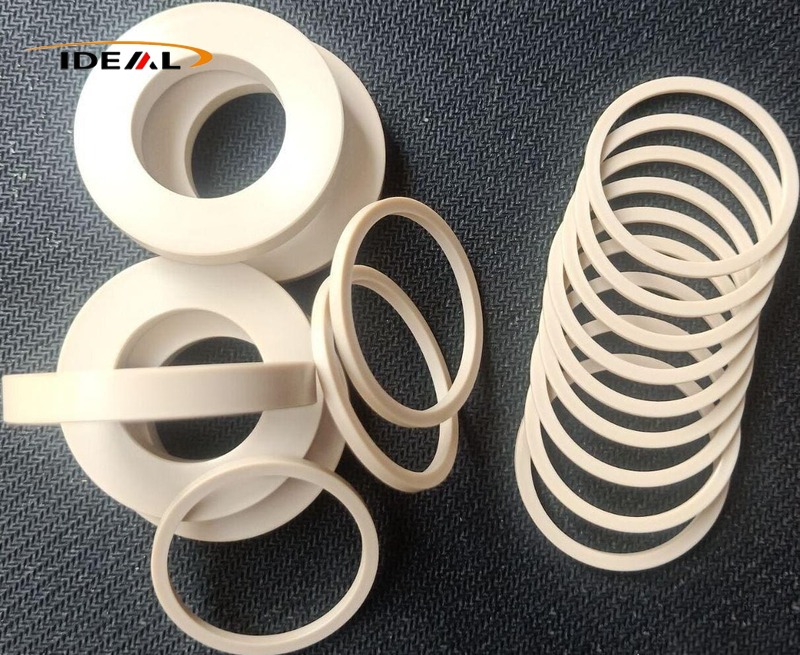

Водещи пръстени от PEEK, устойчиви на износване опорни пръстени, опорни пръстени от PEEK
|
Проектирани за динамични въртящи се и възвратно-постъпателни уплътнителни точки, уплътнителните пръстени от полиетеретеркетон поддържат стабилни размери при променливо налягане и температура. Вградените свойства против пълзене и против студено течение предотвратяват трайно изкривяване на формата по време на циклично движение. С присъщи черти на ниско триене, те издържат на многократно механично въздействие и осигуряват постоянна устойчивост на износване.
За разлика от гъвкавите гумени уплътнения, които разчитат на еластичен отскок, PEEK уплътнителните пръстени се отличават с висока структурна твърдост, поддържаща прецизно позициониране за динамични механични уплътнителни структури.
При непрекъснати редуващи се натоварвания и температурни колебания, материалът избягва трайна деформация. Той поддържа уплътнителните интерфейси добре монтирани по време на дълги работни цикли, идеален за въртящи се валове и уплътнителни възли с линейно движение.
Естествените характеристики на ниско триене минимизират износването на свързващия хардуер. За оборудване с често относително движение, тези уплътнителни пръстени намаляват генерирането на частици и осигуряват работни условия без масло, обичайни за автоматизацията и медицинските устройства.
PEEK поддържа стабилна физическа форма при контакт с хидравлични среди, флуиди за рязане и леки корозивни разтвори. Разграждането и подуването рядко се предизвикват от неокисляващи химически агенти, монтиране на оборудване за контрол на течности, работещо в умерено агресивни среди.
Тези плъзгащи се елементи са проектирани за комбинирани уплътнителни конфигурации, включително Stepseals и Glyd Rings, и винаги работят в комбинация с еластомери с О-пръстен.
О-пръстените осигуряват постоянна сила на предварително опъване, докато плъзгащите се повърхности от PEEK контактуват директно с технологични течности и фрикционни противоположни части. Те отговарят за устойчивостта на плъзгане при износване и задържането на течности. Такива продукти се прилагат широко в бутални хидравлични цилиндри с високо налягане и ротационни уплътнителни възли.
Веднъж монтирани в определени жлебове, еластичните компоненти (О-пръстени в повечето случаи) се компресират и произвеждат сила на радиално предварително натоварване. Тази постоянна сила притиска здраво уплътнителния пръстен от PEEK към съответната уплътнителна повърхност, или външната повърхност на вала, или вътрешната стена на цилиндъра.
С прецизно обработени крайни повърхности, PEEK пръстените прилягат плътно, за да запълнят микроскопични празнини и да блокират изтичането на течност. Тъй като вътрешното средно налягане се повишава, върху уплътнителния пръстен се упражнява по-голяма компресия. Контактното налягане между съвпадащите повърхности се увеличава съответно, което позволява активирано от натиск самозатягащо уплътнение.
Еластичните части непрекъснато извеждат стабилен натиск при предварително натоварване, поддържайки уплътнителния пръстен от PEEK плътно прилепнал към движещите се свързващи повърхности през цялото време.
Налягането на течността в системата действа върху задната страна на всеки PEEK пръстен. Той избутва уплътнителната устна навън, за да увеличи специфичното контактно налягане, като по този начин формира устойчив самозатягащ се уплътнителен ефект.
U-образна плъзгаща се обвивка от PEEK обгръща метална енергизирана пружина вътре. При монтажа компресираната пружина се разширява навън, за да поддържа плъзгащия се пръстен PEEK отворен, създавайки първоначално контактно предварително натоварване за уплътняване.
След продължителна работа ще се появят температурни колебания и незначително абразивно износване. Вътрешната пружина отскача постепенно, за да компенсира промените в размерите и стабилно уплътняващо контактно налягане може да се поддържа през целия цикъл на обслужване.

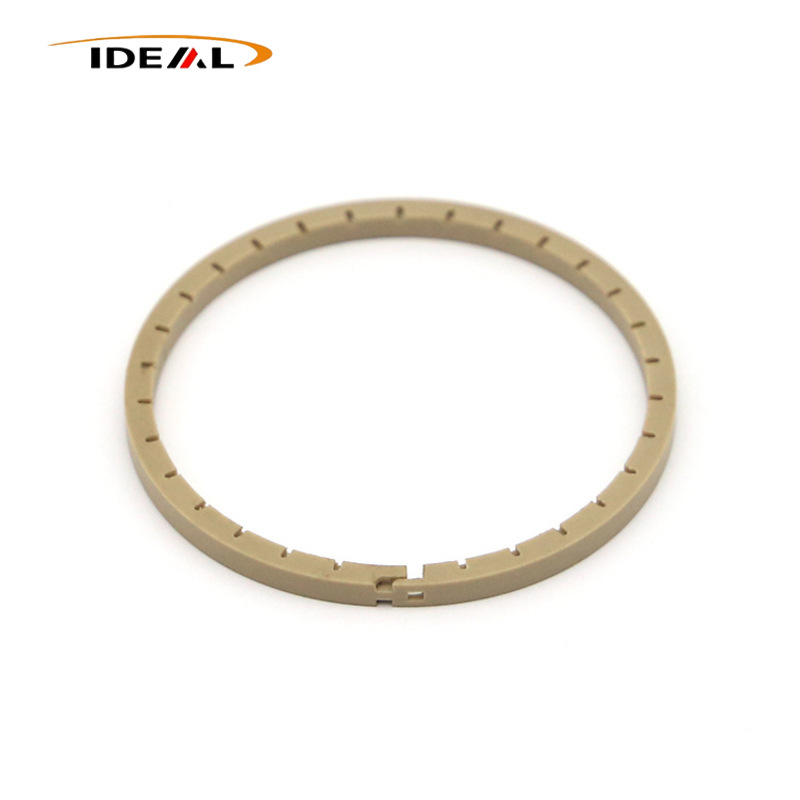

Разделените срезове са предназначени изключително за опростяване на монтажа в уплътнителните канали.
Спирални прорези:След сглобяването и компресирането двете страни на спиралния разрез се изместват една срещу друга и се затварят напълно. Пътищата на изтичане са до голяма степен елиминирани, което прави този дизайн подходящ за сценарии с високо налягане, изискващи почти нулево изтичане на течност.
Прави разрези и прости разрези под ъгъл:Минимални празнини за течове остават в позицията на прореза след инсталирането. Тези стилове не са приложими за динамично уплътняване при високо налягане, изискващо пълно нулево изтичане.
Поради тази причина спирално разцепените пръстени или монолитните пръстени без разрез остават най-добрият избор за приложения за динамично уплътняване при високо налягане.
Благодарение на комбинираната сила на устойчивост на пълзене, термична стабилност, химическа инертност и устойчивост на абразия, уплътнителните пръстени от полиетеретеркетон са широко разпространени за първокласни промишлени машини, работещи при висока температура, интензивно налягане, корозивна среда и ултра-чиста работна среда.
Прилага се в уплътнителни жлебове на хидравлични цилиндри за високо налягане, серво клапани и клапанни колектори като опорни пръстени или резервни пръстени. Те ефективно блокират екструзията, причинена от високото налягане на флуида, и удължават цикъла на обслужване на съответстващите уплътнителни компоненти. За условия на двупосочно налягане тези пръстени могат да бъдат монтирани от двете страни на уплътнителния възел.
Обикновено се монтира към сондажни инструменти и уплътнителни възли на кладенеца. Изправени пред екстремни горещини, високо налягане и корозивни нефтени газови среди в дупката, тяхната силна способност против пълзене гарантира стабилна дългосрочна работа. Твърдите неразцепени интегрирани пръстени са силно препоръчителни за условия на работа при свръхвисоко налягане.
Използва се във вакуумни камери и вентили за технологични газопроводи. Незапълненият първичен PEEK клас е задължителен тук за ултра ниско отделяне на газове, което предпазва уплътненията FFKM/O-ring. Напълнените с въглерод PEEK варианти са изцяло забранени за такива приложения.
Монтира се на реакторни съединители и филтърни тръбопроводи за високо налягане. Тези пръстени поддържат стабилна работа, когато са изложени на киселини, основи и различни органични разтворители.
Подходящ за уплътняване на флуиди под високо налягане на клапани за водородна енергия и оборудване за изпитване на съхранение на енергия.
Идеален за възли на клапани за течности, изложени на широки температурни диапазони и повтарящи се цикли на стерилизация, които изискват стриктни стандарти за чистота.
- Фокусиран върху високопроизводителни PEEK уплътнителни пръстени за критично индустриално оборудване
- Специализиран в персонализиран дизайн и стабилно масово производство
- Цел: решаване на грешки при уплътняване, които стандартните продукти не могат да разрешат
- Уплътненията се екструдират или счупват под високо налягане
- Деформират се, деформират се или изтичат при високи температури
- Корозира или набъбва в химически течности
- Бързо се износват при възвратно-постъпателно/въртеливо движение
- Несъответствие на размерите, причиняващо повреда на сглобяването
- Непланиран престой и високи разходи за поддръжка
- Ние контролираме остатъчното напрежение, плоскостта и свиването при кристализация - ключови фактори, игнорирани от повечето доставчици
- Нашите уплътнения остават стабилни при висока температура и високо налягане
- Без бърза деформация, без изтичане, без надраскване върху свързващите повърхности
- По-дълъг експлоатационен живот и по-малко прекъсвания при поддръжка
- Два надеждни процеса: прецизна CNC обработка и прецизно леене под налягане
- Задължително отгряване за всички PEEK уплътнения за стабилизиране на размерите
- Пълен контрол на качеството на процеса от материала до крайния продукт
- 100% визуална проверка и проверка на размерите преди доставка
- Персонализируеми формулировки на материали за:
- устойчивост на износване
- устойчивост на корозия
- изолационни показатели
- Стабилен при динамични работни условия (въртящи се / възвратно-постъпателни)
- Отлична химическа съвместимост и структурна стабилност
- Хидравлични системи
- Автоматично производствено оборудване
- Машини за контрол на медицински течности
- Прецизни инструменти и индустриална автоматизация в световен мащаб
- Професионален производител на инженерни пластмасови уплътнителни компоненти
- Зрял опит в обработката на PEEK
- Стабилно качество, надеждна доставка, глобално обслужване
- Дългосрочен партньор за индустриални клиенти, изискващи уплътнения с висока производителност
A1: Не. PEEK може да се похвали с висока твърдост с почти никаква еластичност. Цялото предварително натоварване на натиск, необходимо за плътно уплътняване, се доставя от О-пръстени или метални пружини, захранвани с енергия. PEEK служи единствено като издръжлива плъзгаща се повърхност, която е устойчива на износване и химическа ерозия.
A2: В рамките на разумен диапазон на налягане, механизмът за самозатягане повишава контактното налягане и подобрява ефекта на уплътняване. След като налягането превиши номиналния праг, уплътненията ще се екструдират и ще се повредят без правилно монтирани опорни пръстени, което незабавно ще доведе до пълна повреда на уплътнението.
A3: В повечето работни условия те функционират като твърди поддържащи и защитни компоненти. Тъй като им липсва присъща еластичност, те трябва да бъдат сглобени заедно с еластични уплътнения като О-пръстени, за да образуват цялостна уплътнителна система.
A4: Изобщо не се препоръчва. Въглеродните пълнители носят рискове от отделяне на газове и замърсяване с частици. Само чист материал PEEK без пълнеж е разрешен за среди за производство на полупроводници.
