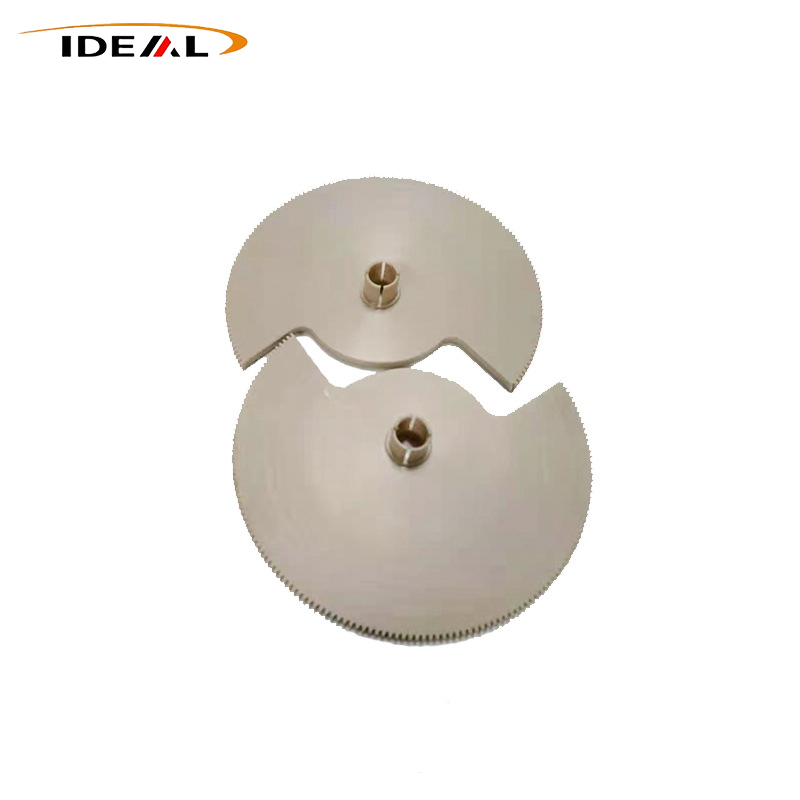

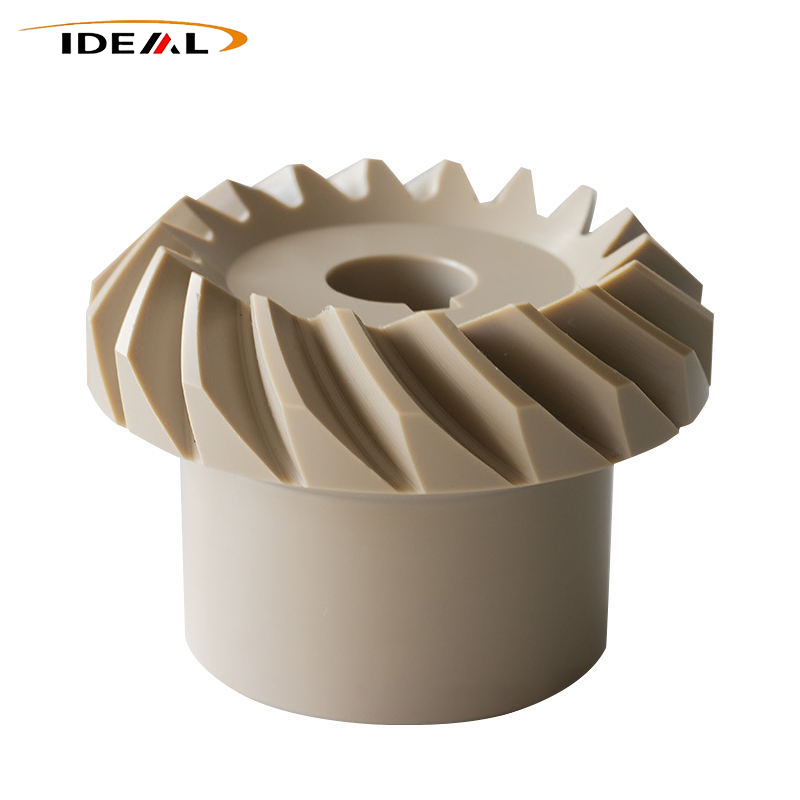

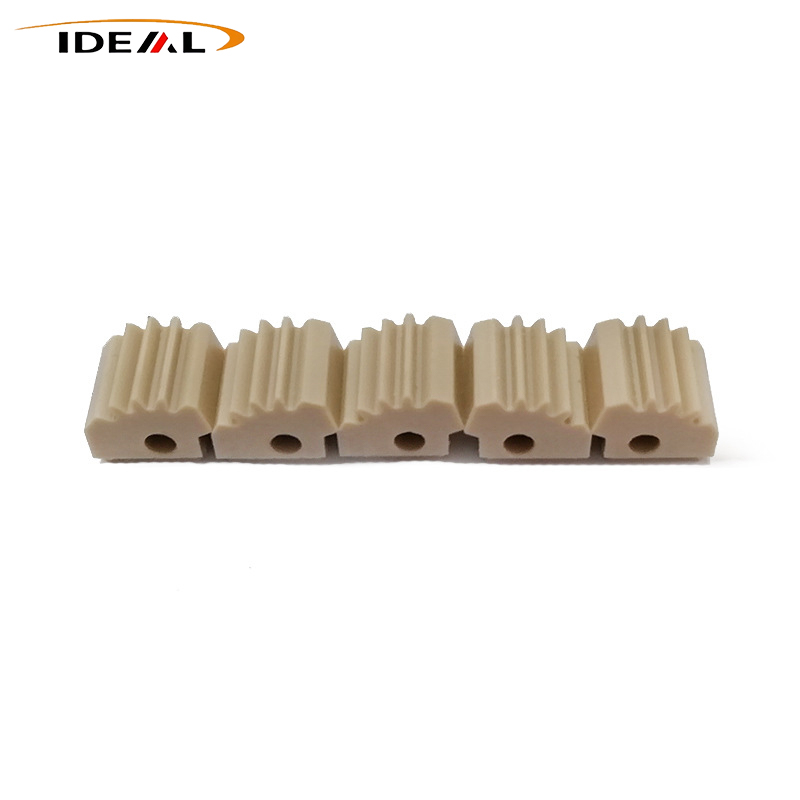

Идеалните пластмасови високопроизводителни зъбни колела PEEK са задвижващи механизми с малък модул за прецизни трансмисионни системи от висок клас. Като основен компонент за входяща мощност на зъбни колела, той обикновено се свързва с по-големи зъбни колела, червячни зъбни колела и спирални зъбни колела за намаляване на скоростта, увеличаване на скоростта и прецизно позициониране. Пиньонните зъбни колела с мини-размер са изправени пред чести цикли на зацепване, изискващи превъзходна устойчивост на износване, устойчивост на умора и стабилност на размерите.
Зъбни колела PEEK, предлагани от производителя на Ideal Plastic, действат като задвижваща малка предавка в прецизни трансмисионни комплекти. Той си сътрудничи с големи зъбни колела, червячни зъбни колела или спирални зъбни колела, за да реализира забавяне, ускорение и прецизно позициониране.
За разлика от стандартните зъбни колела с голям размер, пиньонните зъбни колела се отличават с малки модули и фини профили на зъбите, като същевременно преминават през много повече цикли на зацепване. По този начин те поставят високи изисквания за устойчивост на износване на материала, устойчивост на умора и стабилност на размерите.
1. Традиционни метални зъбни колела: силен шум при работа, лесно ръждясване и висока ротационна инерция
2. Зъбни колела от найлон / POM: слаба устойчивост на висока температура, бързо износване и бърза загуба на точност
Благодарение на изключителните цялостни свойства на полимера PEEK, зъбното колело PEEK разрешава основните болкови точки на миниатюрно високочестотно предаване. Той поддържа продължително тихо обслужване без поддръжка със стабилна прецизност и се превръща в критична част за надграждане за прецизна автоматизация, роботизирани системи и медицински устройства.
Производството на зъбно колело PEEK с малки модули е технически трудно. Често срещаните производствени дефекти включват непълно запълване на кухината, изкривяване на формата, остатъчно напрежение и пукнатини в корена на зъбите. Ние приемаме два независими зрели процеса, за да отговаряме на различни изисквания за точност и обеми на поръчки.
Продуктът преодолява типични дефекти на метални, найлонови и POM миниатюрни зъбни колела. Поддържани от 5-осно CNC фрезоване и високотемпературно леене под високо налягане, те осигуряват дълготрайна тиха, без поддръжка и стабилна прецизна работа за автоматизация, роботи и медицински машини при тежки условия на работа.
Този процес е ориентиран към високопрецизни персонализирани поръчки, особено за малки модулни нестандартни зъбни колела, използвани в медицински инструменти и прецизно изследователско оборудване.
1. Специални миниатюрни фрези извършват фино рязане; запазената допустима обработка за вторична обработка контролира стриктно грешката и концентричността на профила на зъба.Оптимизиран за масово производство на стандартни PEEK зъбни колела.
Срещу високия вискозитет на PEEK и лошата течливост на стопилката, ние възприемаме 360‑400℃ прецизна пластификация, 160‑180℃ формоване при висока температура, сегментирано задържане на налягането и контролирано охлаждане. Този процес ефективно решава типичните проблеми при формоването: недостатъчно запълване на малки кухини на зъбите, кухини при свиване, заваръчни линии и отклонение в размерите. Изходните зъбни колела имат еднаква плътност, пълни профили на зъбите и отлична консистенция на партидите.
Всички завършени зъбни колела от PEEK преминават през фино полиране на зъбната повърхност, калибриране на кръговрата, стабилизиране на напрежението и инспекция в пълен размер. Строгите процедури за качество гарантират гладко зацепване, унифицирани толеранси и надеждна работа в дългосрочен план. GuangZhou IDEAL притежава над 15-годишен опит в производството на PEEK компоненти. Нашият цех е оборудван с множество 5-осни обработващи центри и CNC машинни инструменти, покриващи персонализирана CNC обработка и разработване на матрици.
Оптимизирахме и двата работни процеса на производство:
1. Страна на леене под налягане: високотемпературен дизайн на гореща струя, бавно сегментирано пълнене и градиентно задържане под високо налягане, решаване на лоша течливост на стопилката, пълнеж с микрозъбци, неравномерно свиване, ексцентричност на зъбно колело, изкривяване и лоша концентричност.
2. CNC машинна страна: миниатюрни фрези със специално покритие, нискоскоростно рязане с контролирана температура плюс 100% градиентно отгряване. Предотвратете термична адхезия на ножа, пружиниращо връщане на профила на зъбите, неравности, драскотини по корена и причинено от напрежение разширяване на отвора, изместване на стъпката, повишаване на хлабината и приплъзване на трансмисията.
|
Елемент |
Подробности |
|---|---|
| Име на продукта | Зъбно колело PEEK |
| Материал | Чист PEEK, подсилен със стъклени влакна PEEK, подсилен с въглеродни влакна PEEK, медицински/хранителен PEEK |
| Цвят | Черно, Бежово |
| Стандартни модули | 0.3, 0.5, 0.8, 1.0, 1.25, 1.5, 2.0 |
| Диапазон на броя на зъбите | 10T‑80T; допълнително малък / голям брой зъби с възможност за персонализиране |
| Ъгъл на натиск | Стандартен 20°; 14,5°, 25° специални ъгли, налични при поискване |
| Видове вътрешни отвори | Кръгъл отвор, D-тип отвор, отвор за ключ, стъпаловиден отвор; персонализиран |
| Диапазон на външния диаметър | 3mm-80mm |
| Точност на обработка | ±0,01 mm; свръхвисока точност до ±0,005 mm |
| Примерна политика | По договаряне |
| Персонализирано обслужване | Нестандартен модул, специален брой зъби, дебелина, ексцентрична структура, поддържа се нестандартен размер |
Зъбното колело PEEK работи при тежки условия на работа: високоскоростно въртене, често зацепване и голямо триещо налягане. Цялостната точност, експлоатационният живот, нивото на шума и стабилността на цялата машина силно зависят от производителността на зъбното колело.
PEEK притежава изключителна способност срещу пълзене при висока температура. При дълготрайно високоскоростно зацепване или затворени горещи среди, като кабини на двигателя и производствено оборудване за отопление, зъбните колела запазват непокътнати профили на зъбите, стабилни размери на отвора и равномерно разстояние между зъбите. Не се получава прецизно изместване или структурно разхлабване при продължителна работа при високотемпературно натоварване.
С присъщо твърдо самосмазване и нисък коефициент на триене, зъбните колела PEEK поддържат суха работа с дълъг цикъл без подаване на масло, премахвайки рутинната поддръжка на грес. При многократно стартиране-стоп и непрекъснато зацепване, те генерират минимален абразивен прах, намаляват рисковете от спиране и постепенно износване и намаляват разходите за механична повреда и поддръжка след продажбата.
В сравнение с металните пиньони, зъбното колело PEEK постига над 70% намаление на теглото. Свръхниската ротационна инерция значително намалява забавянето на старт-стоп реакцията и осигурява чувствително динамично движение. Той отговаря на изискванията за високо прецизен динамичен контрол на роботи, миниатюрни серво части и устройства за фина настройка, коригирайки недостатъците на металните зъбни колела, включително голяма инерция, рязко стартиране и спиране, неточно микронастройване и висока консумация на енергия.
PEEK притежава висока химическа инертност. Той е устойчив на дълготрайна ерозия от двигателно масло, охлаждаща течност, киселинно-алкални разтворители, влажен въздух и морска сол. За разлика от податливите на ръжда метални зъбни колела и чувствителните към влага обикновени пластмасови зъбни колела, пиньонните зъбни колела PEEK поддържат стабилна производителност при химическа обработка, опазване на околната среда, морски и превозни средства.
Коефициентът на водопоглъщане е под 0,05%, почти не се влияе от промените в влажността на околната среда. При редуване на горещо-студено, влажни условия и продължителна работа при умора, той избягва подуване на зъбите, заклинване на зъбни колела и разширяване на междината на захващане. Прецизността на трансмисията остава постоянна през целия цикъл на обслужване.
Оптимизираният дизайн на дъгата зъб-корен плюс професионална стабилизация чрез отгряване елиминират вътрешната концентрация на напрежение и образуват плътна еднаква вътрешна структура. При чести старт-стоп, възвратно-постъпателни движения с висока скорост и мигновен механичен удар, зъбното колело PEEK показва висока структурна здравина и устойчивост на умора. Рядко се появяват напуквания и счупвания на зъбите, което удължава общия експлоатационен живот на трансмисионните модули.
Комбинирайки устойчивост на висока температура, висока устойчивост на износване за често зацепване, самосмазване без нужда от поддръжка, лек дизайн с ниска инерция, работа с нисък шум и стабилна точност на размерите, зъбните колела PEEK се прилагат широко в компактни, леки, непрекъснато работещи високопрецизни механични устройства. Те са идеални заместители на бързо износващи се, склонни към деформации, шумни миниатюрни метални / найлонови / POM зъбни колела.
· Оборудване за индустриална автоматизация и устройства за прецизен контрол на движението
· Интелигентни роботи и автоматизирани механични системи
· Висококачествено прецизно медицинско оборудване
· Бордови модули за автомобили и превозни средства с нова енергия
· Инсталации за производство на прецизна електроника и полупроводници
· Инсталации за сушене при висока температура, химическа обработка и антикорозионна защита на околната среда
GuangZhou IDEAL се фокусира върху научноизследователска и развойна дейност и производство на високопрецизни трансмисионни компоненти, изработени от инженерна пластмаса с висока производителност. Ние решаваме често срещаните болкови точки в индустрията за миниатюрни съоръжения: непълно запълване на формовката, деформация, предизвикана от напрежение, прецизно затихване, бързо износване при често зацепване и нестабилна консистенция на партидата.
· Пълен набор от PEEK материали: чист PEEK, подсилен със стъклени влакна, подсилен с въглеродни влакна, медицински и хранителни класове, адаптиращи се към различни тежки условия (висока температура, често зацепване, ниско ниво на шум, антикорозионни, чисти стаи, проекти, изискващи леко тегло).
· ISO-стандартизирано производство, пълни експортно ориентирани сертификати и стабилни цикли на доставка.
· Обслужвайте глобални B2B промишлени купувачи с издръжливи, рентабилни PEEK зъбни колела, поръчани по поръчка и на едро.
· Клиентите могат да предоставят проектни чертежи, физически мостри или параметри на работните условия за индивидуални решения и точни оферти.
Налични режими на сътрудничество: персонализиране на базата на чертежи, разработване на проби, 5-осно CNC производство на малки партиди, масово производство на инжекции, OEM и ODM експортни поръчки.
A1: Традиционните зъбни колела от найлон и POM имат ограничена устойчивост на топлина. Над 100°C те постепенно омекват и се износват силно. Честата работа може да причини счупване на зъбите и разширяване на междината на зацепване, което води до прецизна грешка.
За разлика от тях, PEEK Pinion Gear работи стабилно при непрекъсната среда с висока температура от 260°C. Неговите свойства против пълзене, против умора и устойчивост на износване значително превъзхождат обикновените пластмаси, осигурявайки по-висока прецизна стабилност и по-дълъг експлоатационен живот за миниатюрни високочестотни предавателни системи.
A2: Ние поддържаме пълен обхват нестандартни услуги за персонализиране. Според CAD чертежите на клиентите, физическите проби и действителните параметри на работните условия, ние можем да разработим зъбни колела с различни нестандартни модули, специални зъбци, ексцентрични структури и неправилни размери. Поддържаме обработка на малки партиди на прототипи, както и масово производство в големи обеми и OEM/ODM сътрудничество.
