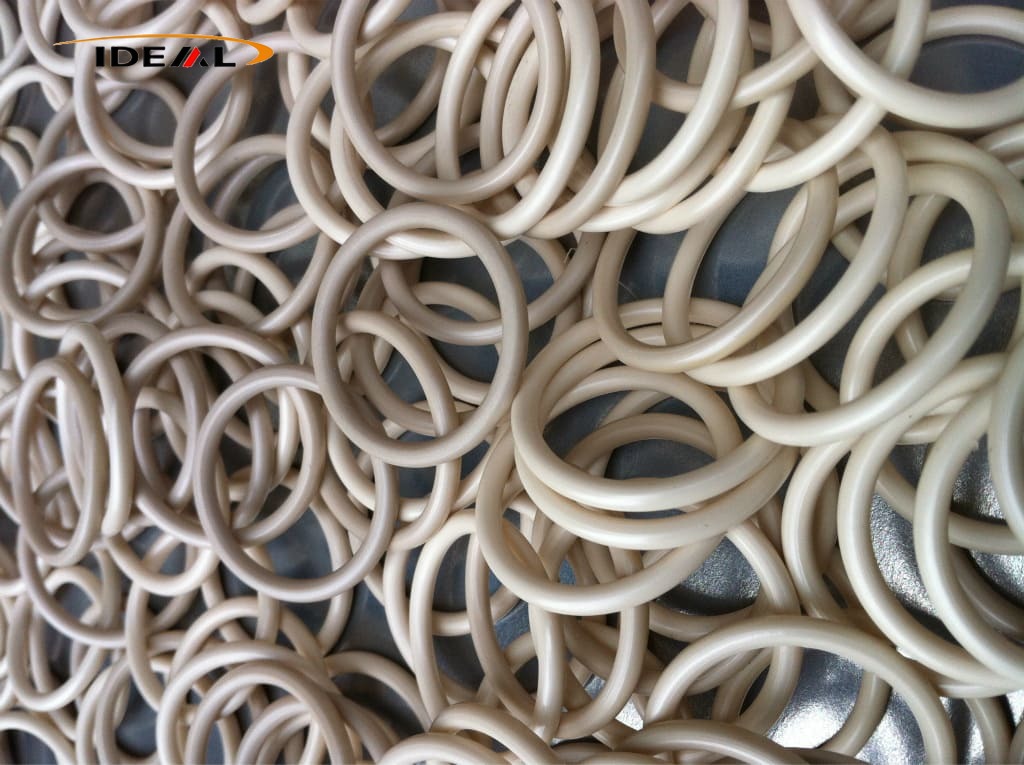

Ideal Plastic предлага О-пръстени от PEEK в стандартни спецификации AS568 и GB, както и нестандартни размери по поръчка. Предлагат се в чист PEEK и модифициран клас – като въглеродни влакна или пълни с графит – тези О-пръстени се произвеждат чрез комбинация от прецизна CNC обработка и високотемпературно шприцване. Цялостният процес на отгряване за облекчаване на напрежението ефективно елиминира проблеми като деформация, подуване и изтичане, причинени от термични цикли, осигурявайки точност на размерите и стабилност, много по-добри от стандартните пластмасови уплътнения. Получете оферта!
О-пръстените PEEK, предоставени от производителя на Ideal Plastic, са твърди прецизни статични уплътнителни компоненти. Те са предназначени главно за статично запечатване и запечатване с ниска скорост и микродвижение с къс ход, способни да отговорят на изискванията за запечатване при екстремни работни условия.
Те прецизно запълват празнините между свързващите части, за да предотвратят ефективно изтичане на течност, изтичане на газ и загуба на вакуум. Междувременно те блокират навлизането на външен прах, примеси и замърсители в оборудването, осигурявайки надеждно цялостно уплътняване.
Отличаващи се с кръгла форма и кръгло напречно сечение, О-пръстените от PEEK изискват стандартни жлебове за О-пръстени, предварително машинно изработени върху оборудване за монтаж. Произведени в съответствие с американските стандарти AS568 и националните метрични стандарти, те поддържат широкомащабно стандартизирано производство с отлична универсална съвместимост.
О-пръстените от PEEK са фундаментално различни от уплътненията от PEEK и не могат да бъдат заменени произволно. О-пръстените PEEK се прилагат за уплътняване тип жлеб за постигане на стабилно статично уплътняване и леко динамично уплътняване. За разлика от тях, PEEK уплътненията се отличават с гъвкави очертания, различни опции за дебелина и персонализирани профили. Те реализират уплътняване на голяма площ чрез компресия на повърхността на фланеца и са подходящи за различни широки плоски уплътнителни повърхности на фланеца.
Строго е забранено да се подменят уплътнения на фланци с О-пръстени PEEK. Изключително малката контактна площ на О-пръстените ще причини неравномерно притискане на повърхностите на фланците и значително ще увеличи риска от повреда на уплътнението.
Изработен от висококачествен материал PEEK, продуктът има висока точка на топене, слаба течливост на стопилката и очевидно свиване при кристализация, осигурявайки висока структурна стабилност и адаптивност към тежки индустриални условия на работа.
Като твърди прецизни статични запечатващи части, продуктите са приложими за статично запечатване и запечатване с нискоскоростно микродвижение при екстремни условия. Те надеждно предотвратяват изтичането на течност и газ, избягват загубата на вакуум и изолират външните замърсители, поддържайки дълготрайно стабилно уплътняване.
Приемайки стандартизирана кръгла структура с кръгло напречно сечение, О-пръстените пасват идеално в стандартните пръстеновидни канали. Тесният вътрешен контакт осигурява стабилно статично запечатване и леки динамични запечатващи ефекти.
Произведени стриктно в съответствие с американските стандарти AS568 и националните метрични стандарти, продуктите се отличават с унифицирани спецификации, поддържащи широкомащабно индустриално стандартизирано производство със силна универсалност и адаптивност.
О-пръстените от PEEK и уплътненията от PEEK имат различно позициониране на приложението. О-пръстените са специализирани за сценарии за уплътняване от тип жлеб, докато уплътненията от PEEK, които могат да се персонализират, се адаптират към уплътняване на плосък фланец с голяма площ. Произволната подмяна е забранена, за да се избегнат рискове от повреда на уплътнението.
Възползвайки се от присъщите свойства на материала PEEK, продуктите притежават устойчивост на висока температура благодарение на високата точка на топене. Тяхната лоша течливост на стопилката и значително свиване при кристализация осигуряват висока структурна стабилност, подходяща за дългосрочна експлоатация в сложни и сурови индустриални среди.
Професионалната уплътнителна структура от тип жлеб осигурява равномерно компресиране и плътно прилягане. За разлика от режима на плоска компресия на уплътненията, той ефективно избягва неравномерното напрежение върху повърхностите на фланците и елиминира скритите опасности от изтичане и повреда на уплътнението.
|
Елемент
|
Спецификация
|
|---|---|
|
Име на продукта
|
О-пръстени PEEK (полиетер етер кетон).
|
|
Материал
|
PEEK без пълнеж, PEEK с пълнеж от въглерод, PEEK с пълнеж от графит/PTFE
|
|
Цвят
|
Черно, Бежово
|
|
Американски стандарт AS568 Диаметър на напречното сечение
|
1,78 мм (0,070"), 2,62 мм (0,103"), 3,53 мм (0,139"), 5,33 мм (0,210")
|
|
GB/T3452.1 Диаметър на напречното сечение
|
1,80 мм, 2,65 мм, 3,55 мм, 5,30 мм, 7,00 мм
|
|
Примерна услуга
|
По договаряне
|
|
Сертификати
|
ISO9001, RoHS, REACH
|
|
Стандартна класификация на размера
|
Американски стандарт AS568 PEEK О-пръстени, GB/T 3452.1 Стандартни PEEK О-пръстени, нестандартно персонализиране
|
В сравнение с пластмасите с общо предназначение, производството на PEEK О-пръстени поставя много по-високи технически бариери. Два зрели процеса на масово производство доминират в индустрията: прецизна CNC обработка и високотемпературно прецизно леене под налягане. Двата метода се различават значително по характеристиките на готовата част, подходящите обеми на поръчката и общите разходни групи.
|
Модул за обработка
|
Подробно описание
|
|---|---|
|
Пълен производствен процес
|
Започнете с проверка на качеството на внесени чисти PEEK пръчки и листови материали. Заготовките се подлагат на предварително отгряване, за да се елиминира предварително вътрешното напрежение на суровината. След предварително CNC струговане за формиране на пръстеновидни полуготови продукти, се извършва прецизно финишно струговане за оптимизиране на профила на напречното сечение, последвано от калибриране на концентричността. Всички детайли ще бъдат подложени на вторично отгряване за облекчаване на напрежението, за да се премахне остатъчното напрежение при рязане, след което ще преминат през повърхностно полиране, отстраняване на грапавиците и цялостно тестване на размерите преди доставката.
|
|
Ключови предизвикателства при обработката
|
Тънкостенните пръстеновидни PEEK детайли са структурно крехки. Конвенционалните методи на затягане и рязане лесно причиняват механични вибрации и еластична деформация. След освобождаване на приспособлението отскокът на материала ще доведе до закръгленост, овална деформация и неправилни форми, което води до лоша точност на сглобяване и скрити рискове от изтичане на уплътнението.
|
|
Персонализирани решения за оптимизация
|
Оборудвайте персонализирани гъвкави меки приспособления, за да разпръснете концентрирания натиск при затягане и да избегнете локална деформация при екструдиране. Приемете позициониране на опора с голяма площ, за да подобрите цялостната стабилност на детайла по време на обработка. Съпоставете професионалните специални режещи инструменти PEEK и намалете скоростта на подаване, за да отслабите удара и вибрациите при рязане. Приложете постепенно разхлабване на приспособлението след обработка, за да предотвратите внезапно освобождаване на напрежението и постоянна деформация на частта.
|
|
Модул за обработка
|
Подробно описание
|
|---|---|
|
Стандартна процедура за формоване
|
PEEK пелетите са напълно изсушени и обезвлажнени, за да се премахнат дефектите от влага. Суровините се разтопяват равномерно в цевта при постоянна температура от 360–400°C, след което се инжектират при високо налягане във форма с постоянна температура (180–210°C). Прилага се прецизно задържане на налягането за стандартизиране на кристализацията на материала, последвано от постепенно бавно охлаждане. След изваждане от формата, всички части преминават през унифицирано облекчаване на напрежението при отгряване, бързо изрязване и цялостна проверка на размерите, за да се осигурят квалифицирани крайни продукти.
|
|
Вродени трудности на процеса
|
Материалът PEEK се характеризира с висока кристалност и непрекъснато свиване по време на фазата на охлаждане и оформяне. Леките колебания в температурата на формоване ще причинят директно непоследователно свиване на вътрешния диаметър и диаметъра на кабела, което води до нестабилен толеранс на размерите и лоша еднородност на партидата на готовите О-пръстени.
|
|
Прецизни контролни мерки
|
Приложете контрол на постоянната температура със затворен цикъл както за цевта, така и за матрицата, за да заключите стабилно температурния диапазон и да минимизирате температурните вариации. Настройте фино времето за задържане на налягането и параметрите на цикъла на охлаждане, за да балансирате скоростта на кристализация на материала и скоростта на свиване във всички посоки. Уеднаквяване на вътрешното напрежение на готовите продукти чрез обработка с отгряване след формоване, фундаментално подобряване на стабилността на размерите на масово произвежданите О-пръстени от PEEK.
|
Машинно изработени от здрав необработен PEEK материал, PEEK О-пръстените са твърди прецизни статични уплътнителни компоненти. За разлика от еластичните уплътнения, произведени от каучук, найлон, POM или стандартен PTFE, те осигуряват надежден капацитет на уплътняване в тежки среди, където традиционните уплътнителни материали се борят да запазят ефективността.
Подкрепен от стабилен молекулен състав, PEEK издържа забележително на пълзене. Обработката с отгряване премахва вътрешното остатъчно напрежение, позволявайки на тези О-пръстени да поддържат плътен контакт с уплътнителните повърхности при колебания в температурите и непрекъснато налягане. Циклите на поддръжка на оборудването могат да бъдат значително удължени.
Материалът понася широка гама смазочни материали, охлаждащи течности и хидравлични течности. Избягва подуване, разтваряне или крехкост, когато е изложен на леки корозивни вещества, като е подходящ за статични точки на уплътняване на химически тръбопроводи и системи за обработка на течности.
Инсталирани в нагревателни камери и оборудване с чести температурни промени, PEEK O-пръстените не се размекват или деформират като обикновените пластмаси. Оригиналната форма на напречното сечение се запазва при натоварване, предотвратявайки разширяването на уплътнителната междина и постоянното изтичане при статични условия на висока температура.
Базовата смола PEEK не съдържа пластификатори или летливи добавки. Освобождаването на летливи вещества остава минимално при високи температури, елиминирайки замърсяването с частици вътре в запечатаните камери. Това свойство прави PEEK O-пръстените широко използвани за оборудване за обработка на полупроводникови пластини, вакуумни съдове и медицински машини за стерилизация.
Класифицирани като твърди прецизни статични уплътнения, О-пръстените PEEK се отличават с устойчивост на висока температура, изключителна устойчивост на пълзене, химическа инертност, ниско отделяне на газове и присъщо самосмазване. Те са предназначени предимно за статично запечатване и нискоскоростно микропостъпателно запечатване с къс ход и не са подходящи за високочестотни услуги за динамично възвратно-постъпателно запечатване с дълги пътувания.
Virgin-клас PEEK се отличава с ултра ниска летливост, за да се избегне замърсяване на камерата и се противопоставя на микроизтичане, предизвикано от пълзене, по време на продължителна работа във вакуум.
Тези устройства работят с леко непрекъснато движение и периодични старт-стоп цикли, където редовното допълване на грес е непрактично. Естественото самосмазващо свойство на PEEK позволява работа без поддръжка.
Оборудването е изправено пред драстични температурни колебания и излагане на химическа среда; стандартните пластмасови уплътнения лесно набъбват и се разграждат в такива среди.
Издържа на циклични температури, вариращи от -60°C до 260°C и издържа на деформация и изтичане при многократно термично редуване.
- Специализирани в персонализирани PEEK O-пръстени (твърди пластмасови уплътнителни елементи)
- Проектиран за висока температура, високо налягане, вакуум и корозивни среди
- Заменя традиционните гумени уплътнения за екстремни условия на работа
- Елиминира скрити течове и периодична неизправност на уплътнението
- Издържа на деформация при пълзене при продължителна висока температура
- Намалява отделянето на летливи газове и замърсяване с частици във вакуум
- Осигурява стабилно запечатване в критично оборудване
- Използва само 100% чиста PEEK смола
- Без рециклирани материали за полупроводникови, медицински и чисти приложения
- Материали, избрани въз основа на работни условия, нужди от прецизност и обем на поръчката
- Ниско отделяне на газове, нулево отделяне на частици, отговарящи на строги стандарти за чистота
- Произведено по чертежи на клиента или стандартни спецификации: AS568 / GB/T3452
- Стриктен контрол на вътрешния диаметър (ID) и диаметъра на корда
- Извита уплътняваща повърхност без драскотини, вдлъбнатини, пори, пукнатини и включвания
- Няма неравности, проблясъци или видими следи от инструменти
- Линии за разделяне на матрицата, разположени далеч от зоните за запечатване (за формовани части)
- Задължително отгряване за всички O-пръстени от висок клас PEEK
- Елиминира остатъчното напрежение от машинна обработка и формоване
- Предотвратява деформация, разширяване на празнината и изтичане, причинени от термични цикли
- Осигурява дълготрайна стабилност на размерите

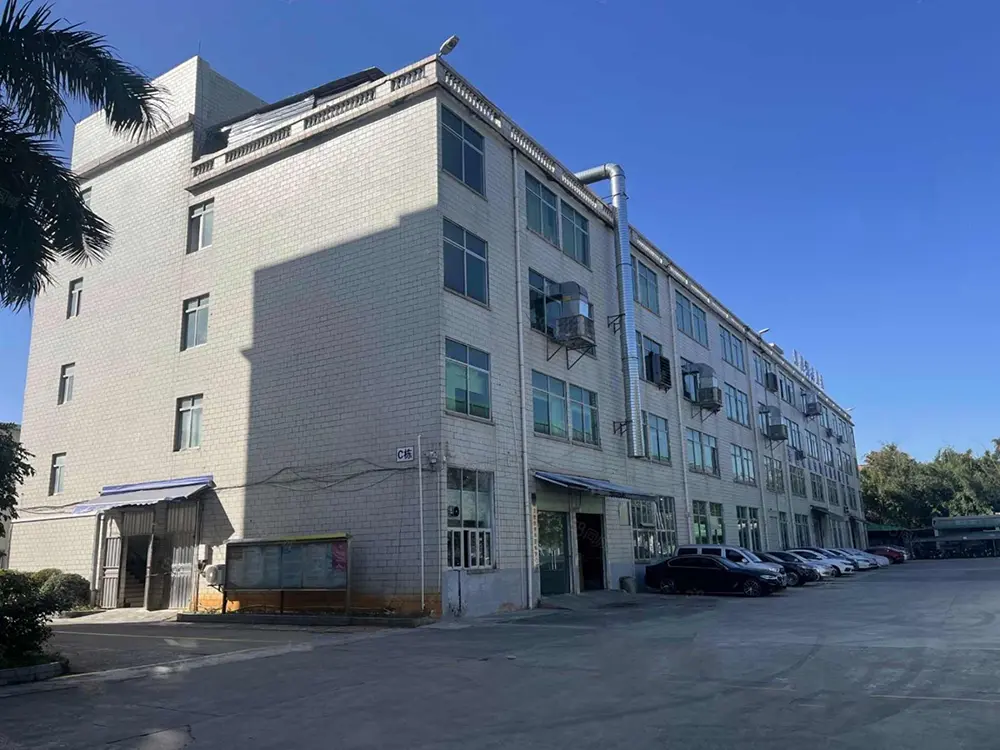

- Вътрешни работилници за прецизно ЦПУ
- Поддържа персонализиране чрез чертежи или мостри
- Възможност както за CNC обработка, така и за прецизно леене под налягане
- Постоянно качество за малки партиди и масово производство
- Оборудване за производство на полупроводници
- Медицински изделия и системи за стерилизация
- Високовакуумни камери и компоненти
- Нови енергийни, химически и прецизни инструменти
- Продукти, изнасяни в световен мащаб
- Обслужва международни клиенти в индустриите за оборудване от висок клас
- Съсредоточете се върху дългосрочни, стабилни и надеждни партньорства за запечатване
A1: CNC обработката не изисква персонализирани форми и осигурява по-бързо време за изпълнение. Той поддържа напълно нестандартни персонализирани размери и предлага по-строг контрол на напрежението, идеално подходящ за проби, малки партидни поръчки, както и приложения за запечатване с висока точност в областта на полупроводниците и медицината. Шприцоването е рентабилно за големи обеми поръчки със стандартни размери, въпреки че се прилагат такси за матрицата и сроковете за изпълнение са по-дълги. Можете да споделите вашите чертежи, количество на поръчката и условия на работа и ние ще препоръчаме най-подходящото производствено решение съответно.
A2: Отгряването е силно препоръчително за уплътнения, разположени в среда с висока температура, вакуум или непрекъснато налягане. За общи приложения при стайна температура с ниско налягане процесът може да бъде пропуснат, за да се намалят разходите по ваша оценка.
A3: Четири общи основни причини са изброени по-долу:
① Жлебовете са проектирани да пасват на гумени О-пръстени, което води до несъответстващи степени на компресия;
② Уплътненията пропускат обработката на отгряване и се деформират постепенно при освобождаване на остатъчното напрежение при работни условия;
③ На уплътнителните повърхности има видими следи от инструменти или неравности;
④ Лоша точност на обработка на жлебовете на оборудването.
Моля, предоставете вашите работни параметри и чертежи на канали и ние ще анализираме проблема и ще предложим целеви решения.
A4: Необходима е внимателна оценка за сценарии с продължителен силен удар и тежки високочестотни вибрации. PEEK се характеризира с висока твърдост, но ниска еластичност, така че работи най-добре за статично запечатване. За силно вибриращи среди предлагаме оптимизиране на жлебови структури или изследване на модифицираните видове PEEK с пълнеж като алтернативи.
