Описание на продукта

Уплътненията PEEK са прецизни уплътнителни компоненти, произведени от високоефективен полиетеретеркетон, категоризирани като първокласни специални инженерни пластмасови уплътнения. За разлика от уплътненията, направени от гума, PTFE или найлон, те постигат балансирана комбинация от твърдост, постоянна стабилност на размерите и надеждно уплътняване. Те са широко разпространени за статично уплътняване, омекотяване на разстоянието и електрическа изолация при взискателни работни условия, включително високи температури, интензивна химическа корозия, вакуумна среда и често възвратно-постъпателно движение.

Класифицирани като плоски статични уплътняващи части, уплътненията от полиетеретеркетон (PEEK) служат за една основна цел: уплътняване на интерфейса за блокиране на изтичане на течност и газ. Тяхната функция се различава значително от PEEK шайбите, които са предназначени за разстояние, носене на натоварване, намаляване на триенето, изолация и дори дисперсия на налягането на болтовете. Повечето се предлагат в тънки листови форми. Плътният контакт между горната и долната им равнина и повърхностите на фланеца създава ефекта на уплътняване.

За разлика от еластичните уплътнения като О-пръстени, това са твърди и полутвърди компоненти без присъща способност за отскок. Уплътнението се постига изцяло чрез силата на предварително натоварване на монтажа.

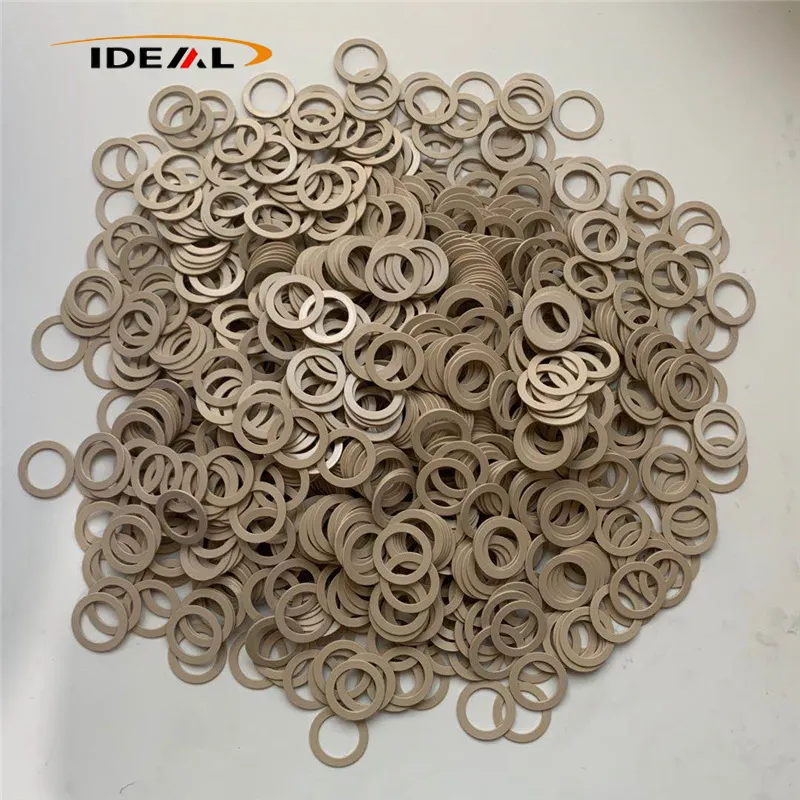

PEEK gaskets

Продуктова класификация и функционалност

Пръстените от PEEK представляват широко семейство от кръгли полимерни компоненти, вместо единична промишлена част от фиксиран тип. Произведени с еднакви кръгли геометрии, тези PEEK части са функционално диференцирани, за да се погрижат за разнообразни промишлени сценарии за запечатване и механично позициониране. Нашата цялостна продуктова гама покрива пълна гама от основни спецификации:

PEEK шайби и уплътнения
PEEK опорни пръстени
PEEK уплътнителни пръстени
PEEK опорни пръстени

Всеки тип PEEK пръстен служи за уникална, целенасочена цел в интегрирани уплътнителни системи, работейки съвместно, за да осигури стабилна и надеждна работа на оборудването:

Поддържащи пръстени от PEEK: Ефективно предпазвайте О-пръстените и главните уплътнителни елементи от екструзионна деформация и повреда при условия на екстремно високо налягане
PEEK уплътнителни пръстени: Служат като изолиращ слой на ядрото за прихващане на течни и газообразни среди, спиране на изтичане в системата
О-пръстени: Осигуряват продължителна еластична сила на натиск, осигурявайки плътна, дългосрочна стабилност на уплътнение за механични възли

Самосмазваща и противоизносна ефективност

PEEK пръстените са широко разпространени като изолиращи уплътнения и износващи се вложки за триещи се двойки, монтирани между въртящи се валове и кухини на оборудването. Използвайки присъщите характеристики на самосмазване на PEEK, тези пръстени позволяват надеждна работа на сухо триене без масло, което носи значителни механични предимства:

Минимизирайте повърхностното триене и прогресивното износване на компонентите
Защитете висококачествени метални валове и корпуси на оборудването от повреда от абразия
Намалете механичния работен шум за по-плавна работа на оборудването
Удължете общия експлоатационен живот на въртящите се и трансмисионни системи

Високопрецизно позициониране и изключителна стабилност на размерите

Служейки като ограничителни яки с висока стабилност и фиксиращи пръстени против изместване, PEEK пръстените осигуряват прецизно механично позициониране. Снабдени с изключителна устойчивост срещу пълзене, те поддържат твърда точност на размерите при продължителна среда с висока температура и високо налягане, с ключови силни страни, както следва:

Ефективно ограничаване на аксиалното движение на движещите се части и стабилизиране на монтажните хлабини
Запазва пълната цялост на размерите при продължителни екстремни работни натоварвания
Елиминирайте изместването на частта и позиционното отклонение по време на работа на оборудването с дълъг цикъл
Постоянно поддържайте високопрецизна механична точност на съвпадение

Гъвкаво промишлено приложение Силни страни

Превъзхождайки традиционните метални колеги, PEEK пръстените се отличават с превъзходна устойчивост на околната среда и адаптивност към различни сценарии, подходящи за строги индустриални работни среди. Техните основни предимства на приложението включват:

Помощ при уплътняване и намаляване на вибрациите: Оптимизиран за помпи, клапани и ротационно оборудване за повишаване на херметичността на уплътнението, като същевременно абсорбира вибрациите и намалява шума при работа
Широка химическа устойчивост: Издържа на ерозия от хидравлично масло, охлаждаща течност, слаба киселина, слаба основа и солен спрей
Защита на основните компоненти: Изолирайте и предпазете вътрешни ключови части на системи за химически течности и офшорни морски машини
Алтернатива без ръжда: Избягвайте напълно ръждясването и окисляването, присъщи на металните пръстени

Свойства на материалите и професионални производствени технологии

Присъщите характеристики на материала на PEEK - висока точка на топене, висок вискозитет на стопилката и бърза скорост на кристализация - лесно предизвикват вътрешно остатъчно напрежение, следи от потъване, изкривяване на формата и лоша кръглост по време на прецизна обработка. За да елиминираме присъщите дефекти на материала и да постигнем дългосрочна последователност на размерите, ние възприемаме две зрели, стандартизирани производствени решения: прецизна обработка с ЦПУ и високотемпературно прецизно леене под налягане.

1 прецизна CNC обработка (с професионално отгряване за облекчаване на напрежението)

CNC машинната обработка, съчетана със специално отгряване за облекчаване на напрежението, е нашият първокласен производствен процес за критични компоненти с високи спецификации, широко възприети за производство на високопрецизни PEEK пръстени. Приложимите сценарии, болките при обработката и нашите оптимизирани технически решения са сортирани в таблицата по-долу:

Елемент	Подробности
Приложими сценарии	Аксесоари за вакуумна камера, части за полупроводниково оборудване, високопрецизни уплътняващи компоненти, персонализирани ултратънки уплътнения със специална форма и сложни детайли с много отвори; осигурява ултра прецизни размери, ултра строг контрол на толеранса и отлична гладкост
Рискове при обработката и причини за повреда	Остатъчното вътрешно напрежение се генерира от топлината на триене при рязане, механичен натиск при затягане и неразумно наслоено рязане. Натрупаният стрес причинява изкривяване след обработката, влошаване на плоскостта и отклонение на размерите. Продуктите може да преминат първоначална проверка, но да се деформират постепенно след многократни термични цикли, което в крайна сметка води до изтичане на уплътнението
Стандартни решения за оптимизация	1. Оптимизирайте параметрите на рязане с намалена скорост на подаване и сегментирано фрезоване, за да намалите моментното напрежение при рязане 2. Приемете естествено стареене при стайна температура след груба обработка преди финално прецизно рязане 3. Поставете гъвкави затягащи приспособления за ултратънки уплътнения, за да избегнете твърда деформация на затягане 4. Приложете градиентно нагряване и отгряване с бавно охлаждане, за да освободите напълно остатъчното напрежение след завършване
Ултратънко решение за уплътнение (<0,5 mm)	Изключително тънките детайли се отличават с ниска твърдост и са склонни към вибрации и деформация при рязане. Приемаме спомагателни опорни приспособления, намалена скорост на шпиндела и по-малка дълбочина на еднослойно рязане, за да стабилизираме силата на рязане и да гарантираме постоянен толеранс на дебелината

2 Високотемпературно прецизно леене под налягане

Високотемпературното прецизно леене под налягане се прилага главно за рентабилно масово производство на стандартни PEEK уплътнителни части. Ограничен от материалните характеристики на PEEK, този процес е насочен към приложими диапазони и технически прагове. Всички предизвикателства на процеса и стандартизирани мерки за оптимизация са обобщени в таблицата по-долу:

Елемент

Подробности

Приложими сценарии

Подходящ за големи партиди, стандартни плоски PEEK уплътнения със средна точност. Не е приложимо за ултратънки и сложно структурирани прецизни уплътнения, тъй като неравномерната дебелина на стената лесно причинява вътрешна концентрация на напрежение и изместване на размерите след операцията

Основни технически предизвикателства

PEEK се характеризира с висок вискозитет на стопилка и небалансирано свиване при кристализация. Традиционното бързо изваждане от формата и бързото охлаждане улавят огромното остатъчно напрежение, причинявайки изкривяване и отклонение в размера при редуващи се температурни цикли. Лошата течливост на стопилката също води до непълно пълнене, въздушни мехурчета, дупки и следи от потъване

Пълна система за оптимизация на процеси

1. Напълно изсушени сурови PEEK пелети за елиминиране на дефекти, причинени от влага

2. Прецизно калибрирайте температурата на матрицата, налягането на впръскване и времето на задържане

3. Възприемете естествено бавно охлаждане след изваждане от формата и забранете бързото закаляване с вода

4. Препроектирайте оформлението на вратата, за да балансирате потока на стопилката и да уеднаквите степента на свиване

5. Удължете времето за опаковане и приложете задължително отгряване след формоване

6. Оптимизирайте изпускателните отвори, умерено повишете температурата на оборудването и фино настройте параметрите на впръскване, за да разрешите дефекти при пълнене

Информация за продукта

Име на продукта:Уплътнения от полиетеретеркетон (PEEK).

материал:Ненапълнен PEEK, напълнен с въглерод PEEK, напълнен с графит PEEK

цвят:Черно, Бежово

Стандартна дебелина:0,15 мм / 0,2 мм / 0,3 мм / 0,5 мм / 1 мм / 2 мм / 3 мм ~ 15 мм

Изключително тънки персонализирани размери:Свръхтънък < 0,5 мм е категория за високопрецизна обработка и изисква предварително съобщаване на плана на процеса.

Точност на CNC обработка:Толеранс на външен диаметър/вътрешен диаметър: ±0,02 ~ ±0,05 mm, толеранс на дебелина: ±0,03 ~ ±0,06 mm

Точност на формоване под налягане:Толеранс на външен диаметър/вътрешен диаметър: ±0,05 ~ ±0,10 mm, толеранс на дебелина: ±0,08 ~ ±0,15 mm

проба:По договаряне

Сертификати:ISO9001, RoHS, REACH

Видове уплътнения:Пръстенообразни плоски уплътнения от полиетеретеркетон (PEEK), уплътнения на фланци с много отвори, уплътнения с неправилна форма, ултратънки уплътнителни уплътнения от PEEK

Свойства на продукта

Благодарение на уникалната молекулярна структура на полиетеретеркетон, уплътненията от полиетеретеркетон (PEEK) превъзхождат найлонови, POM, PTFE, гумени и метални подложки в цялостна производителност. Проектирани за задачи за уплътняване и дистанциране, те поддържат стабилна производителност при екстремни работни условия, включително висока топлина, излагане на химикали, вакуумна среда и повтаряща се циклична компресия.

1. Ефективна електрическа изолация

Уплътненията от чист полиетеретеркетон без пълнеж (PEEK) създават ефективно електрическо разделяне между сдвоените метални компоненти. Те блокират електрическата проводимост, потискат електрохимичната корозия и намаляват рисковете от късо съединение, често използвани в новите енергийни батерийни пакети, електрически контролни блокове и прецизен електронен хардуер.

2. Широк диапазон на работна температура

Класифициран сред топлоустойчивите инженерни пластмаси от най-висок клас, PEEK предлага непрекъсната работна температура до 260°C и краткотрайна пикова устойчивост, достигаща 330°C. Той остава здрав при -60°C без студена трошливост. Подложен на постоянен натиск на фланеца при високи температури, PEEK потиска пълзенето и запазва стабилно предварителното натоварване на компресията, вместо да изтънява с времето.

3. Стабилно уплътняващо предварително натоварване

Изключителните характеристики против пълзене помагат на PEEK да поддържа еднаква дебелина при повтарящи се компресии на фланеца и термични натоварвания. Като уплътнителни подложки, те контролират хлабините на сглобката, намаляват вибрациите и смекчават повърхностната абразия в автоматизираните трансмисионни системи и роботизираните възли.

4. Превъзходна химическа устойчивост

Повечето органични разтворители не могат да разтворят PEEK. Той остава стабилен в слаби киселини, слаби основи, смазочни материали и хладилни агенти, като предпазва оборудването от химическа ерозия. Това прави PEEK уплътненията предпочитано решение за линии за обработка на химически течности и лабораторни аналитични апарати.

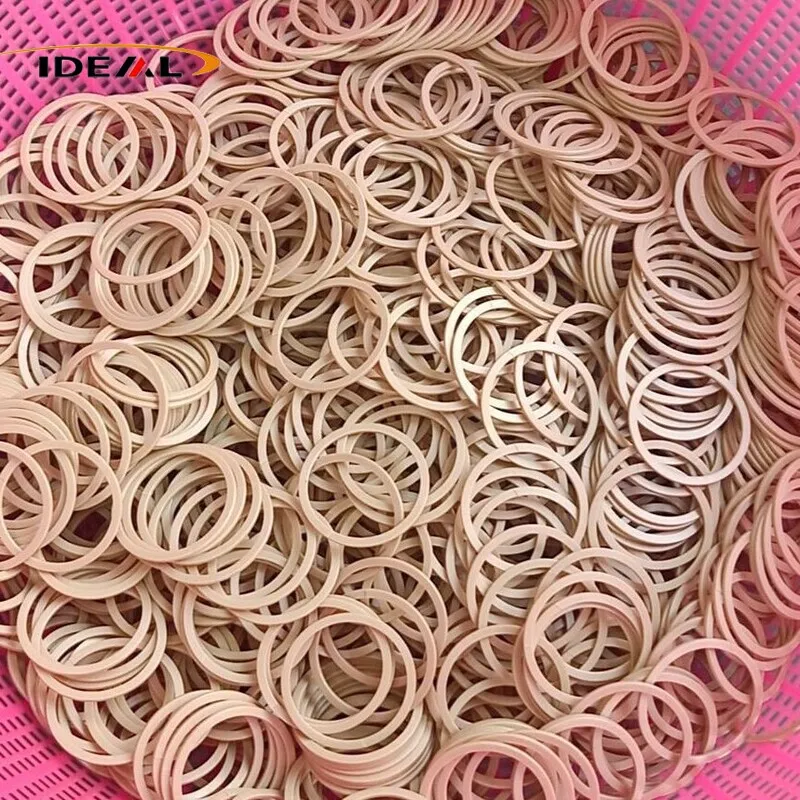

PEEK gaskets

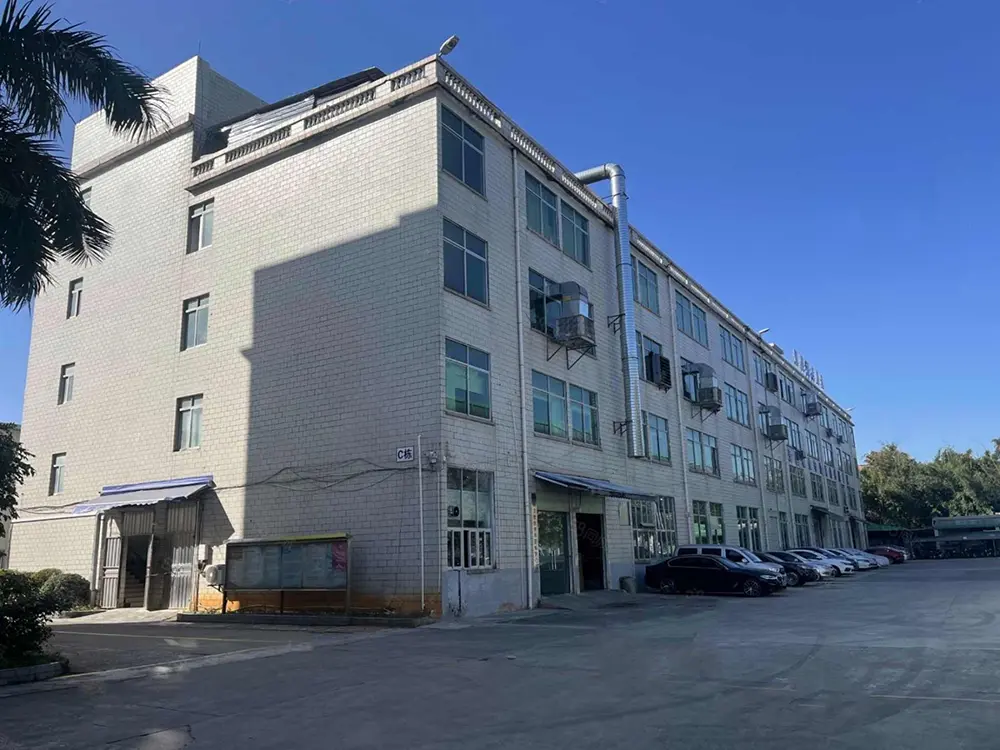

Нашата фабрика

1. Основна сила на компанията

- 15-годишна специализация в PEEK уплътнения и уплътнителни компоненти

- Двойна производствена експертиза: прецизна CNC обработка + леене под налягане

- Оборудвани с високо прецизни CNC стругове, мелници, обработващи центрове, 5-осни машини

- Вътрешен цех за инжектиране без прах и пълна способност за разработване на матрици

2. Осигуряване на суровини

- само 100% чиста PEEK смола; без рециклирани или смесени материали

- Пълна проследимост на партидите с предоставени листове с данни за материалите и официален сертификат за автентичност

- Персонализирани класове материали, налични според техническите изисквания на клиента

3. Прецизност на размерите и запечатването

- Произведено 100% по чертежи на клиента (дебелина, ID, OD, позиции на отворите)

- Толеранс с висока точност: ±0.005 mm – ±0.02 mm

- Стриктен контрол на плоскостта; нулево изкривяване за ултратънки уплътнения

- Точно позициониране на множество отвори за лесно сглобяване на фланеца и подравняване на болтовете

4. Свръхчисто производство за полупроводници и вакуум

- Ултразвуково почистване + сушене без прах за чисти помещения и вакуумни приложения

- Ниско отделяне на газове, ниско съдържание на частици, ниско летливи емисии

- Окончателно вакуумно опаковане за избягване на замърсяване

5. Облекчаване на стреса и контрол на стабилността

- Задължително градиентно отгряване за всички уплътнения от полиетеретеркетон (PEEK).

- Елиминира напрежението при обработка, напрежението при формоване и вътрешното напрежение на материала

- Предотвратява дълготрайно изкривяване, изтичане и деформация при топлинен цикъл

- Превъзхожда конкурентите, които пропускат отгряването и почистването, за да намалят разходите

6. Система за управление на качеството

- Многостепенна QC за общи промишлени и висок клас вакуумни/чисти стаи

- Пълно оборудване за проверка на плоскост, твърдост и толеранс на размерите

- Процес, съобразен с реалните работни условия, за да се избегне повреда на място

7. Основни материали и продукти

- Фокус: PEEK и високоефективна флуоропластмаса

- Продукти: уплътнителни уплътнения, износващи се пръстени, буферни части, прецизни структурни компоненти

- Решение на едно гише: избор на материал → дизайн → механична обработка → готови части

8. Целеви приложения

- Оборудване за химически течности

- Нов комплект енергийна батерия

- Полупроводникови и вакуумни системи

- Лабораторни инструменти и прецизни устройства

9. Ангажимент за глобално обслужване

- Строги стандарти за качество за дългосрочни международни партньорства

- Персонализирани решения и стабилна доставка

- Професионална поддръжка за приложения за запечатване от висок клас по целия свят

ЧЗВ

Q1: Шприцованите PEEK уплътнения струват по-малко за еднакви размери. Могат ли те директно да заменят машинно обработените с ЦПУ за приложения за вакуумно запечатване?

A1: Не препоръчваме тази замяна. Шприцоването оставя по-високо остатъчно вътрешно напрежение и повишава вероятността от скрити пори вътре в продукта. За сценарии с ниско отделяне на газове и работа с чист вакуум, CNC машинно уплътнение PEEK, направено от чиста смола с отгряване за освобождаване на напрежението и обработка без прах за почистване винаги са предпочитаната опция.

Q2: Винаги ли по-дебелото пластмасово уплътнение PEEK води до по-добри резултати при уплътняване?

A2: Това не е така. Ефективността на уплътняването зависи от плътността на монтажа на плоската повърхност, предварителното натоварване на монтажа и способността на материала да предотвратява пълзене. Правилната дебелина трябва да съответства на проектираната хлабина на вашето оборудване. Прекалено дебелите или тънки уплътнения ще променят стойностите на предварително натоварване на болта и ще подкопаят дългосрочната стабилност на уплътнението.

Въпрос 3: Ще се появи ли отклонение на размерите на уплътненията от полиетеретеркетон след обработка с отгряване?

A3: Стандартното градиентно отгряване елиминира по-голямата част от остатъчното напрежение и драстично намалява риска от изместване на размерите. Все още може да възникне малка деформация при екстремно натоварване, драстични температурни цикли или ако се използва нискокачествена суровина. За приложения с ултрапрецизно оборудване съветваме да добавите процедура за проверка преди стареене на готовия продукт за допълнителна гаранция за стабилност.
